На заводах, в сельскохозяйственной технике, электродвигателях, насосах, вентиляторах и конвейерных системах один небольшой компонент незаметно обеспечивает плавное вращение валов под нагрузкой: радиальный шарикоподшипник. Обычно его воспринимают как стандартную деталь, пока машина не начинает работать шумно, перегреваться или выходить из строя раньше ожидаемого срока. Поэтому понимание того, что такое радиальный шарикоподшипник, важно не только для инженеров-конструкторов, но и для специалистов по техническому обслуживанию, менеджеров по закупкам и дистрибьюторов подшипников, сравнивающих предложения разных поставщиков.

Радиальный шарикоподшипник является одним из наиболее широко используемых типов подшипников в современной промышленности благодаря простой конструкции, низкому трению и надежным эксплуатационным характеристикам. Для покупателей, инженеров и дистрибьюторов понимание особенностей радиального шарикоподшипника помогает повысить эффективность оборудования и принимать более обоснованные решения при закупках. Компания Jinan Lanyu, занимающаяся производством и экспортом подшипников, поставляет радиальные шарикоподшипники и другие подшипниковые решения для различных промышленных применений по всему миру.

Почему этот тип подшипников используется повсеместно

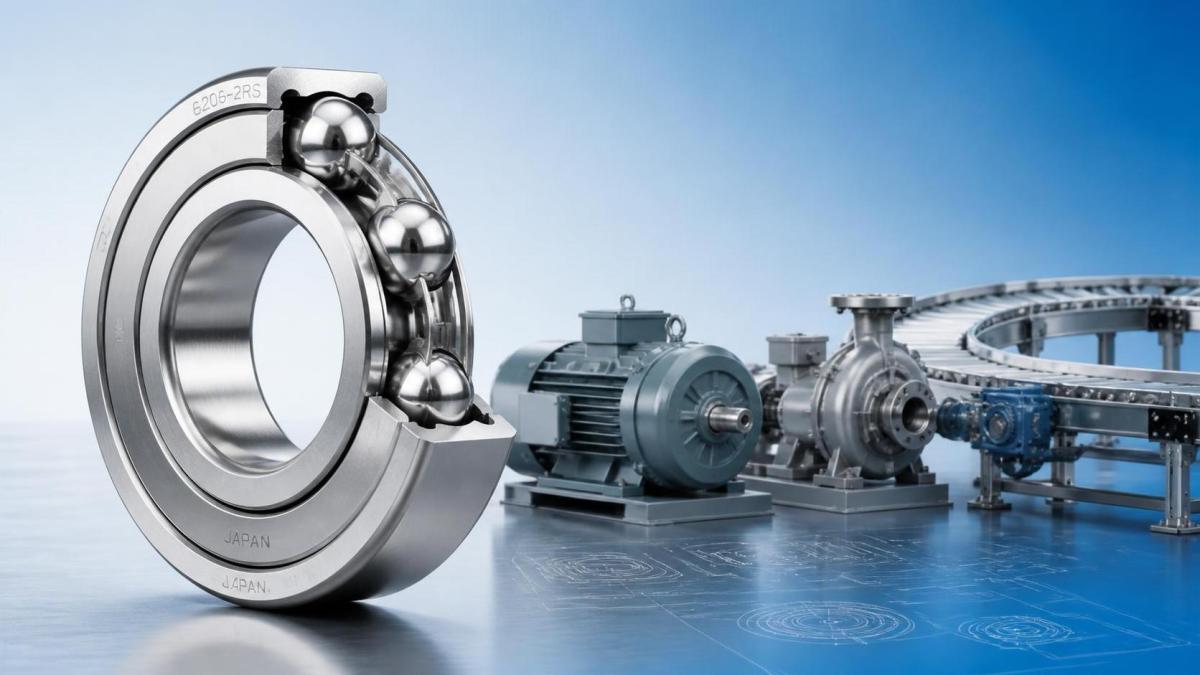

Радиальный шарикоподшипник — это подшипник качения с глубокими дорожками качения во внутреннем и наружном кольцах. Стальные шарики перемещаются между этими дорожками, а сепаратор обеспечивает стабильность движения и уменьшает контакт между шариками. Геометрия дорожек позволяет подшипнику воспринимать преимущественно радиальные нагрузки, а также определенные осевые нагрузки в обоих направлениях.

Такая конструкция может показаться простой, однако именно она объясняет популярность этого подшипника. По сравнению с более специализированными типами радиальные шарикоподшипники компактны, универсальны, относительно просты в установке и подходят для работы на высоких скоростях. На практике они хорошо подходят для оборудования, которому необходимо надежное вращение без чрезмерно сложной опорной конструкции.

От бытовых электродвигателей до промышленных трансмиссионных систем этот тип подшипников часто выбирают по умолчанию, поскольку он обеспечивает баланс эксплуатационных характеристик и практичности. Для экспортных покупателей и рынка запасных частей это также одна из наиболее удобных категорий продукции для стандартизации на различных платформах оборудования.

Как работает радиальный шарикоподшипник

Принцип работы достаточно прост: когда вал вращается, внутреннее кольцо вращается вместе с ним, а шарики перекатываются между дорожками качения внутреннего и наружного колец. Трение качения значительно ниже трения скольжения, поэтому по сравнению с подшипниками скольжения снижаются потери энергии, тепловыделение и износ.

Ключевой особенностью является конструкция с «глубокой дорожкой». Благодаря тому, что дорожки качения имеют форму, близкую к форме шариков, подшипник обеспечивает лучшую устойчивость и более эффективно воспринимает комбинированные нагрузки, чем многие предполагают. Поэтому радиальные шарикоподшипники часто применяются в электродвигателях, редукторах, насосах, станках и сельскохозяйственном оборудовании, где нагрузки не всегда являются исключительно радиальными.

Распространенные варианты исполнения

Не все радиальные шарикоподшипники идентичны. Покупатели, подбирающие замену или закупающие продукцию для OEM-производства, обычно сталкиваются с несколькими распространенными вариантами:

• Открытый тип: подходит для условий, где доступны внешняя смазка и контролируемая среда.
• Экранированный тип: помогает защитить подшипник от пыли и легких загрязнений, сохраняя относительно низкий момент сопротивления вращению.
• Закрытый тип: лучше подходит для защиты от грязи и влаги и снижения потребности в техническом обслуживании в обычных промышленных условиях.
• Однорядный тип: наиболее широко используемая стандартная конфигурация.
• Двухрядный тип: применяется, когда требуется более высокая грузоподъемность при ограниченном монтажном пространстве.

Существуют также конструкции с подшипниковыми вставками, используемые в корпусных подшипниковых узлах. Хотя они несколько отличаются с точки зрения монтажа и применения, покупатели часто рассматривают их вместе с радиальными шарикоподшипниками, поскольку требования к эксплуатации во многих вращающихся системах совпадают.

Что делает их привлекательными для промышленного применения

Если спросить инженеров, почему они продолжают полагаться на радиальные шарикоподшипники, ответ редко ограничивается фразой «потому что они распространены». Их реальная ценность заключается в сочетании практических преимуществ.

Они работают с низким трением, что позволяет использовать более высокие частоты вращения и помогает контролировать повышение температуры. Их конструкция компактна, поэтому разработчики машин могут экономить пространство без отказа от базовых нагрузочных характеристик. Кроме того, подшипники выпускаются в различных размерах, классах точности, вариантах внутренних зазоров и исполнениях уплотнений, что делает их подходящими как для общего машиностроения, так и для более требовательных узлов.

Для специалистов по техническому обслуживанию еще одним преимуществом является предсказуемость. Радиальные шарикоподшипники хорошо изучены во всем мире, монтажные размеры во многих сериях стандартизированы, а методы установки знакомы специалистам различных отраслей. Это снижает риск ошибок при закупках, когда простой оборудования обходится дорого.

Где чаще всего возникают ошибки при выборе

Хотя сам подшипник имеет простую конструкцию, ошибки при выборе встречаются часто. Одно из распространенных заблуждений заключается в предположении, что пригодность подшипника определяется только его размером. На самом деле на срок службы могут влиять рабочая скорость, направление нагрузки, уровень загрязнения, способ смазки, посадочные допуски и класс внутреннего зазора.

Например, покупатель может заказать подшипник с правильными диаметрами отверстия и наружной поверхностью, но не учесть внутренний зазор. При высокой температуре или высокой скорости это может привести к нежелательному предварительному натягу, шуму или преждевременному износу. Аналогично, выбор открытого подшипника для пыльных сельскохозяйственных или конвейерных условий может снизить первоначальные затраты, но впоследствии создать проблемы с техническим обслуживанием, которых можно было избежать.

Класс точности также имеет значение, особенно в применениях, предъявляющих требования к скорости, вибрации или точности вращения. Обычное промышленное оборудование может надежно работать со стандартными классами допусков, тогда как более чувствительные машины могут требовать более жесткого контроля.

Как оценить радиальный шарикоподшипник перед покупкой

При сравнении поставщиков полезно выйти за рамки фотографий в каталогах и сосредоточиться на факторах, влияющих на реальные эксплуатационные характеристики:

• Условия применения: Каковы скорость, нагрузка, температура и риски загрязнения?
• Качество материала: Качество подшипниковой стали влияет на сопротивление усталости и стабильность размеров.
• Варианты точности и зазора: Наличие P0, P6, P5 или других классов может иметь значение для оборудования различного уровня.
• Уплотнение или экранирование: Эти параметры влияют на удержание смазки и защиту от загрязнений.
• Стабильность поставок: Особенно важна для импортеров, дистрибьюторов и OEM-покупателей, управляющих повторными заказами.

В компании Jinan Lanyu подшипниковый бизнес основан на импортно-экспортной торговле различными категориями продукции, включая радиальные шарикоподшипники, самоустанавливающиеся шарикоподшипники и цилиндрические роликоподшипники. Для многих международных покупателей это важно, поскольку решения о закупках касаются не только одной модели подшипника, но и того, понимает ли поставщик разнообразие применений и способен ли поддерживать различные продуктовые линейки в рамках единого процесса закупок.

Практический пример из смежных областей применения подшипников

В некоторых корпусных или устанавливаемых подшипниковых системах покупатели могут сравнивать решения на основе радиальных шарикоподшипников со вставными подшипниками в зависимости от способа монтажа. Одним из примеров является вставной шарикоподшипник INA GAY50-NPP-B, имеющий отверстие диаметром 50 мм, наружный диаметр 90 мм и ширину 43 мм. Изготовленный из хромистой стали GCr15 и оснащенный сепаратором с материалом PA66, он доступен в нескольких классах точности, таких как P0, P6, P5 и P4, а также с вариантами зазора C2, C0, C3, C4 и C5.

Такой диапазон характеристик отражает то, что многие серьезные покупатели ищут в закупках подшипников в целом: не только один размер, но и возможность более точно согласовать точность, зазор и требования к применению. Даже если окончательным выбором становится стандартный радиальный шарикоподшипник, а не вставной подшипник, применяется та же логика оценки.

Когда радиальные шарикоподшипники являются правильным выбором

Обычно они подходят для оборудования, которому требуется высокоскоростное, малошумное вращение с низким трением преимущественно при радиальной нагрузке, с определенной способностью воспринимать осевую нагрузку. Особенно эффективно они работают в электродвигателях, вентиляторах, насосах, легких и средних промышленных зубчатых системах, сельскохозяйственных машинах и общем механическом оборудовании.

Они могут быть не лучшим вариантом, если применение связано с очень высокими ударными нагрузками, значительной несоосностью или экстремальной осевой нагрузкой, требующей более специализированной подшипниковой схемы. В таких случаях покупателям часто приходится сравнивать их с самоустанавливающимися шарикоподшипниками или цилиндрическими роликоподшипниками в зависимости от эксплуатационной задачи.

Заключительные рекомендации для покупателей и инженеров

Радиальный шарикоподшипник легко описать, однако выбор подходящего изделия — это не просто вопрос терминологии. Такое решение влияет на стабильность работы машины, периодичность технического обслуживания, энергопотребление и стоимость замены в течение всего срока эксплуатации. Наиболее успешные решения при закупках обычно основаны на понимании как базовой конструкции подшипника, так и реальных условий его применения.

Для дистрибьюторов, OEM-покупателей и специалистов по техническому обслуживанию это означает необходимость задавать более точные вопросы до размещения заказа: какую нагрузку действительно воспринимает подшипник? Какие загрязнения присутствуют? Какой уровень точности необходим? Какой зазор останется подходящим после монтажа и изменения температуры? Именно такие детали часто отличают обычную закупку от надежного долгосрочного решения.

На рынке, где множество номеров деталей выглядят взаимозаменяемыми, практические знания по-прежнему имеют значение. А в современном вращающемся оборудовании мало компонентов, которые столь же стабильно вознаграждают за применение этих знаний, как радиальный шарикоподшипник.
