Корпус может выглядеть надежно установленным, но при этом создавать нежелательную нагрузку на подшипник. Наплыв краски за фланцем, поврежденный установочный уступ или вал, смещенный в сторону при затяжке, могут остаться незамеченными до повторного появления вибрации после сборки. Для специалистов по послепродажному обслуживанию, работающих с чугунным фланцевым корпусом SKF FNL513A, важно спросить не просто: «Затянуты ли болты?», а: «Правильно ли установлен корпус и сохраняется ли соосность вала после затяжки болтов?»

В этом руководстве рассматриваются соответствующие проверки. Для определения размеров, допустимых отклонений, требований к креплению и особенностей смазки руководствуйтесь применимыми инструкциями SKF по корпусу, рекомендациями по установке подшипника и чертежами машины. Не заменяйте требования к конкретному узлу типовым значением момента затяжки или допуском на соосность.

Перед снятием корпуса сохраните важные данные

Если после замены подшипника в машине вновь появились шум или повышенная температура, немедленная разборка может уничтожить важные диагностические признаки. Если условия эксплуатации позволяют безопасно провести оценку, до остановки зафиксируйте вибрацию, температуру, скорость и нагрузку. Отметьте, возникла ли неисправность сразу после установки или развивалась постепенно.

Затем изолируйте машину и заблокируйте ее от включения, снимите накопленную энергию и при необходимости подоприте вал и соединенные с ним компоненты. Никогда не ослабляйте крепление корпуса, если он удерживает вал или внешнюю нагрузку без опоры.

До разборки сфотографируйте фланец, расположение болтов, установочные элементы и прокладки. При необходимости отметьте ориентацию компонентов. Неравномерные зазоры, фреттинг в одной зоне крепления или след контакта только с одной стороны помогут понять, почему замена подшипника не решила проблему.

• Отдельно проверьте обозначение корпуса и обозначение установленного подшипника.
• По сборочному чертежу проверьте расположение фиксирующего и плавающего подшипников.
• Определите предусмотренную базу выверки: обработанный центрирующий поясок, ось вала, сопрягаемый фланец или другую указанную базовую поверхность.
• Просмотрите предыдущие записи о техническом обслуживании на предмет повторного ослабления болтов, перегрева или частой замены подшипников.

Самоустанавливающийся подшипник может компенсировать некоторую угловую несоосность в пределах допустимых значений, но это не делает приемлемой деформированную монтажную поверхность. Также не следует использовать его для компенсации неправильного положения корпуса.

Осмотр монтажной поверхности: чистота — лишь первый шаг

Очистите монтажную поверхность корпуса и опорную поверхность, используя методы, подходящие для материалов и расположенных рядом уплотнений. Удалите рыхлую грязь, старый герметик, продукты коррозии и излишки покрытия, не изменяя геометрию обработанных поверхностей. Не допускайте попадания загрязнений в полость подшипника.

Особое внимание уделите отверстиям под болты и установочным элементам. Заусенец по краю отверстия может не дать фланцу прилечь к опоре, даже если остальная поверхность выглядит чистой. Такой же эффект могут вызвать внедрившиеся частицы и толстый слой краски.

Небольшие выступающие заусенцы можно удалить утвержденным методом технического обслуживания. Неровности на значительной площади, трещины, поврежденные центрирующие пояски или сильная коррозия требуют оценки, а не импровизированной шлифовки. Не шлифуйте вручную весь фланец, чтобы он «лучше прилегал»: это может изменить взаимное положение монтажной поверхности и посадочного места подшипника.

Для доступных опорных поверхностей используйте подходящую поверочную линейку и щупы либо другой метод измерений, если этого требует геометрия. Проверяйте поверхность в нескольких направлениях и сопоставляйте результаты с заданными для машины требованиями к плоскостности. Одно положение линейки может не выявить локальный выступ.

Если это разрешено, контролируемая проверка по пятну контакта поможет выявить выступы. Наносите краску для проверки контакта тонким слоем и после проверки полностью удалите ее. Цель — оценить контакт в предусмотренных монтажных зонах, а не получить кажущуюся идеальной картину за счет чрезмерного усилия.

Установите корпус в нужное положение, не смещая вал усилием

После подготовки поверхностей проверьте указанный центрирующий диаметр, уступ, пилотный элемент или систему штифтов. Эти элементы могут точнее задавать положение корпуса, чем отверстия под болты. Перед использованием крепежа проверьте их состояние и сопряжение.

Корпус должен входить в зацепление с установочными элементами в соответствии с документированной процедурой монтажа. Если возникает сопротивление, необходимо выяснить его причину, а не использовать крепежные болты в качестве пресса. Затяжка при перекрытом центрирующем пояске может повредить установочную поверхность или вызвать неравномерную нагрузку на корпус.

Установите корпус на место, обеспечив надлежащую опору для вала. Установите предусмотренные крепежные детали и шайбы, затем слегка затяните их так, чтобы зафиксировать узел, не скрывая проблему с прилеганием. Проверьте доступные участки сопряжения на наличие неожиданных зазоров. Не считайте дефектом зазор в разгрузочном участке отливки или в другой зоне, не предназначенной для контакта: сопоставьте его с геометрией корпуса.

Если конструкция машины допускает установку прокладок, используйте предусмотренные материалы и схему их размещения. Случайно подобранный набор тонких прокладок или частичная опора фланца могут стать дополнительной причиной деформации. Если для устранения проблемы необходимы механическая обработка или ремонт конструкции, следуйте утвержденному плану ремонта.

Проверка соосности чугунного фланцевого корпуса SKF FNL513A при затяжке

Соосность нельзя оценить одним измерением до затяжки болтов. Необходимо сравнить состояние узла при слегка затянутых и полностью затянутых болтах.

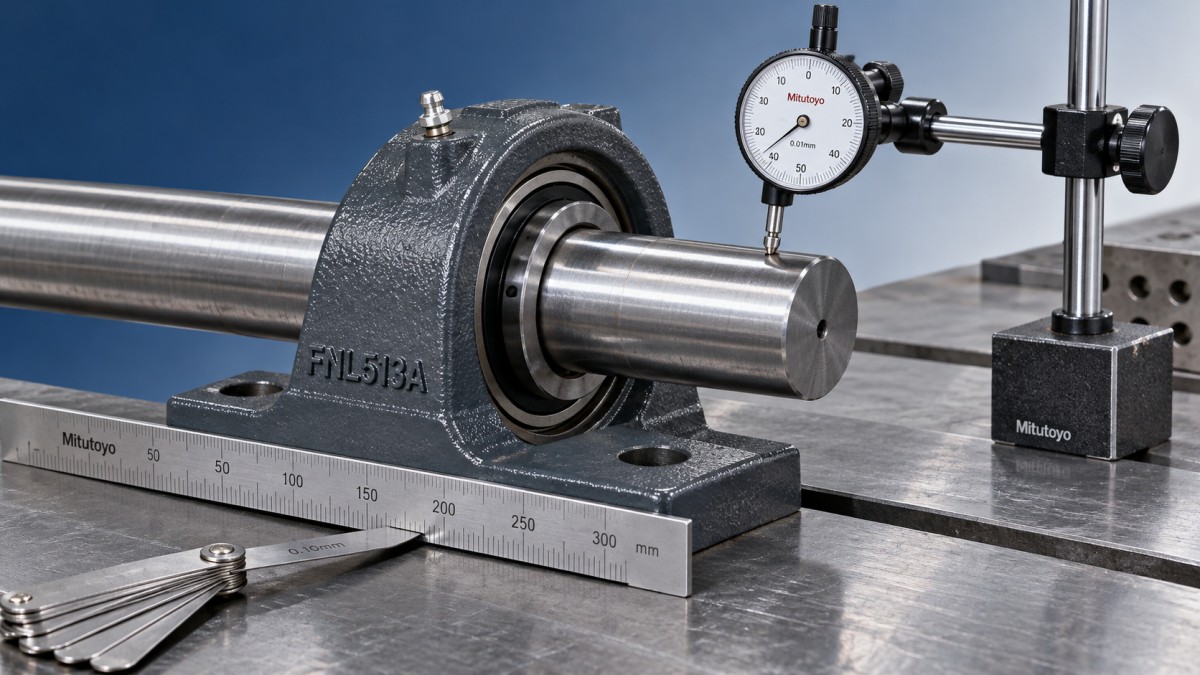

Выбирайте метод с учетом конструкции узла. Индикаторы часового типа могут подойти для проверки положения вала, биения или перемещения относительно неподвижной базы. Для соединенных валов можно использовать лазерную систему выверки, а для определения положения корпуса относительно обработанной рамы могут потребоваться размерные измерения. Одна лишь выверка муфты не доказывает, что монтажная поверхность корпуса прилегает правильно.

1. Зафиксируйте исходные значения. При слегка затянутом корпусе и правильно подпертом вале запишите положение вала и необходимые показания для проверки соосности.
2. Затягивайте постепенно. Соблюдайте установленную последовательность и процедуру затяжки. Используйте калиброванный инструмент и предусмотренное состояние смазки крепежа.
3. Контролируйте перемещение. Повторно проверяйте показания по мере увеличения усилия прижима. Повторяемое смещение при затяжке одного болта может указывать на проблему с прилеганием или опорой, требующую проверки.
4. Проверьте узел после сборки. Сверьте окончательную соосность, требуемую свободу осевого перемещения и зазоры с документацией на оборудование.

Не затягивайте болты «на глаз», чтобы устранить видимый зазор. Момент затяжки не исправляет неудовлетворительную геометрию. Также отличайте биение вала от его несоосности: изогнутый вал или эксцентричная измерительная поверхность могут исказить результаты даже тщательно проведенной проверки соосности.

Подбор заменяемого подшипника следует отделять от исправления положения корпуса

Если при осмотре обнаружено повреждение подшипника, подбирайте замену по полному обозначению подшипника и требованиям к его компоновке. Одного диаметра отверстия недостаточно. Важны тип подшипника, посадки, внутренний зазор или преднатяг, сепаратор, уплотнения и условия эксплуатации.

В ассортименте Jinan Lanyu по импорту и экспорту подшипников представлены радиальные шарикоподшипники, самоустанавливающиеся шарикоподшипники и цилиндрические роликоподшипники. В перечне продукции также указанрадиально-упорный шарикоподшипник NSK 30TAC62CSUHPN7C для отдельных прецизионных применений с номинальными размерами 30 × 62 × 15 mm. Это предложение не является рекомендацией по совместимости с корпусом FNL513A. Перед заказом проверьте обозначение производителя, компоновку подшипников и требования к применению; варианты, указанные поставщиком, не заменяют техническую проверку для конкретной модели.

Перед вводом в эксплуатацию зафиксируйте результаты, а не только факт затяжки фланца

Перед запуском проверьте смазку, уплотнения, ограждения, крепеж и все муфты, которые разбирались. Если конструкция машины это допускает, проверьте вращение предусмотренным безопасным способом. Неожиданное заедание или сопротивление необходимо выяснить до включения привода.

Запустите машину в соответствии с процедурой для оборудования и сравните вибрацию, шум и температуру с имеющимися исходными данными при сопоставимых условиях. Не объявляйте проблему решенной по итогам кратковременной работы без нагрузки, если первоначальная неисправность возникала под рабочей нагрузкой.

По завершении работ зафиксируйте состояние опорной поверхности, показания соосности до и после затяжки, процедуру крепления и все выполненные корректирующие работы. Такие записи ускорят диагностику в следующий раз. Что еще важнее, они помогут отличить ошибки монтажа от повреждения подшипника, чтобы специалисты по техническому обслуживанию не заменяли еще один подшипник, оставляя первоначальную причину без внимания.
