Многие начинают задумываться о зазоре в радиально-упорном? глубокой канавке шариковом подшипнике только после того, как в работе появляется неполадка. Двигатель работает горячее ожидаемого, вентилятор после запуска начинает шуметь, или машина, которая раньше работала плавно, внезапно начинает вибрировать. Во многих подобных ситуациях сначала винят сам подшипник, однако настоящая причина может заключаться в том, что внутренний зазор не соответствовал рабочим условиям.

Именно поэтому зазор в шариковом подшипнике с глубокими дорожками качения так важен при повседневном выборе и техническом обслуживании. Зазор влияет на рабочую температуру, уровень шума, допустимую частоту вращения и на то, как подшипник воспринимает нагрузку после установки. Если вы сравниваете варианты подшипников для промышленного оборудования, замены или закупки на склад, понимание этого параметра поможет избежать множества проблем в дальнейшем.

С чего обычно начинается путаница

Распространённое заблуждение состоит в том, что больший зазор всегда безопаснее или что нормальный зазор подходит практически для любого применения. На практике ни одно из этих утверждений не является полностью верным. Правильный выбор зависит от того, что происходит с подшипником после установки и во время работы.

До монтажа внутренний зазор означает общее расстояние, на которое одно кольцо может перемещаться относительно другого — радиально или аксиально, в зависимости от способа измерения. Для шариковых подшипников с глубокими дорожками качения обычно рассматривают радиальный внутренний зазор. Выбор осложняется тем, что рабочий зазор отличается от исходного зазора, указанного в каталоге.

После установки подшипника на вал или в корпус посадка может уменьшить зазор. Затем при повышении температуры внутреннее кольцо может расширяться иначе, чем наружное, снова изменяя зазор. Поэтому приобретаемое значение является лишь отправной точкой. Именно значение, с которым подшипник работает, определяет, сохранится ли стабильность узла.

Что происходит при слишком малом зазоре

Если в рабочем состоянии зазор становится слишком малым, тела качения уже не могут двигаться достаточно свободно. Трение увеличивается, температура повышается, а условия смазки могут ухудшаться. В реальных условиях эксплуатации это может проявляться так: сначала машина работает с нормальным звуком, но через некоторое время становится шумнее или нагревается сильнее.

Слишком малый зазор также может сократить срок службы подшипника из-за роста контактных напряжений. В оборудовании с высокой частотой вращения это может быть ещё заметнее. Даже при не слишком большой нагрузке подшипник может работать более жёстко, чем ожидалось, просто потому, что внутренний рабочий зазор оказался чрезмерно малым.

По этой причине при сильной натяжной посадке на валу, вероятной значительной разнице температур между кольцами или требовательном скоростном режиме покупатели часто рассматривают варианты, отличные от стандартного C0.

А если зазор слишком велик

С другой стороны, чрезмерный зазор также может создавать проблемы. Подшипник с большим внутренним люфтом может вызывать повышенную вибрацию и шум, особенно там, где важна плавность вращения. Распределение нагрузки может стать менее оптимальным, а опора вала — менее устойчивой. В некоторых применениях это проявляется в нестабильном качестве работы, а не в немедленном отказе.

Большой зазор не всегда является ошибкой. Он может быть необходим, если тепловое расширение или условия монтажа значительно уменьшат зазор во время эксплуатации. Проблема возникает, когда больший зазор выбирают без объективной причины, просто в качестве меры предосторожности. Такой «дополнительный запас» может превратиться в рабочую разболтанность, если реальные условия применения его не компенсируют.

Более практичный способ определить правильный диапазон

Когда спрашивают, какой зазор лучше всего подходит для шарикового подшипника с глубокими дорожками качения, наиболее полезным обычно бывает встречный вопрос: с чем подшипник столкнётся после установки?

Начните с посадки. Если внутреннее кольцо будет установлено на вал с натягом, исходный зазор уменьшится. Если наружное кольцо также будет установлено в корпус с натягом, зазор может уменьшиться ещё сильнее. Затем учитывайте температуру. Если внутреннее кольцо работает горячее наружного, оно расширяется больше и дополнительно уменьшает зазор.

Далее оцените частоту вращения и требования к уровню шума. Для более тихой работы и более контролируемого вращения чрезмерно большой зазор обычно менее желателен. Для применений, связанных с нагревом, изменением нагрузки или уменьшением зазора из-за посадки, больший исходный зазор может быть более безопасным решением.

Важна и смазка. Подшипник, работающий при недостаточной смазке, может стать более чувствительным к ошибкам в выборе зазора, поскольку трение и нагрев возрастают быстрее. На практике обычно не один отдельный фактор, а сочетание посадки, температуры, частоты вращения и смазки объясняет, почему подшипник работает хорошо или плохо.

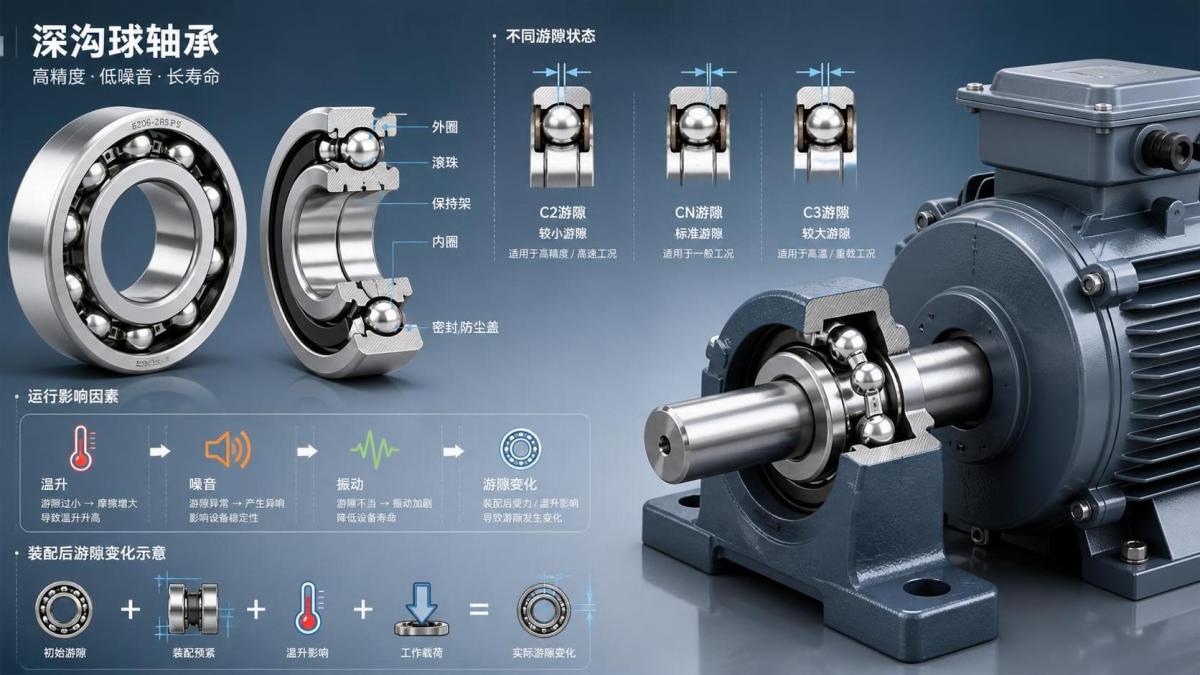

Типичные классы зазора и их применение

Многие пользователи знакомы с распространёнными классами C2, C0 и C3, а C4 и C5 применяются там, где требуется ещё больший внутренний зазор. В общем случае C2 означает зазор меньше нормального, C0 — нормальный зазор, а C3 и выше — зазор больше нормального. Однако эти обозначения не следует воспринимать как показатели качества или уровня производительности. Они лишь описывают диапазон внутреннего зазора.

Например, выбор C3 не означает, что подшипник «лучше», чем C0. Это означает только, что он имеет больший исходный зазор, который в зависимости от условий применения может быть полезным или вредным. Лучшим является тот вариант, который соответствует рабочим условиям после сборки.

Когда выбор усложняется при закупке

Решения относительно зазора часто становятся сложнее при закупке, поскольку на страницах каталогов одновременно указывается множество сочетаний: класс точности, группа зазора, размеры и материал. Если подшипник предназначен для замены в существующей машине, полезно выяснить, работал ли предыдущий подшипник в условиях нормальной посадки и наблюдались ли признаки нагрева, необычного шума или люфта.

В некоторых ситуациях покупатели также сравнивают близкие типы подшипников для корпусных узлов или конструкций со вставными подшипниками. Например, такой вариант, как INA GE50-KRR-B Insert Ball Bearing, может рассматриваться при закупке, когда доступны различные классы точности от P0 до P4 и зазоры от C2 до C5. Такой диапазон полезен не потому, что одна настройка подходит всем, а потому, что позволяет выбирать подшипник с учётом фактической посадки на валу, рабочей температуры и требований к работе. Указанные размеры, включая диаметр отверстия 50 mm, наружный диаметр 90 mm и ширину 49.2 mm, также напоминают о том, что выбор зазора следует рассматривать вместе с конструкцией монтажа, а не изолированно.

Что необходимо проверить перед принятием решения

Если вы сталкиваетесь с повторными заменами или хотите избежать ошибочной закупки на склад, сосредоточьтесь на нескольких практических вопросах.

Перегревался ли предыдущий подшипник, особенно после полной сборки? Если да, исходный зазор мог быть слишком малым для данной посадки и тепловых условий.

Были ли основными жалобами шум или вибрация при приемлемой температуре? Тогда нельзя исключать чрезмерно большой рабочий зазор.

Будет ли посадка на валу плотной? Будет ли машина работать непрерывно на высокой скорости? Будет ли существенная разница температур между внутренним и наружным кольцами? Каждый ответ «да» помогает отказаться от предположений и сделать выбор зазора более обоснованным.

Также важно отделять зазор от точности. Более высокий класс точности автоматически не устраняет проблему неподходящего выбора зазора. Оба параметра важны, но решают разные задачи. Точность связана с размерной и кинематической точностью; зазор влияет на внутреннее перемещение и рабочие характеристики при определённых посадке и нагреве.

Небольшие ошибки, приводящие к серьёзным неправильным решениям

Одна из распространённых ошибок — рассматривать исходный зазор подшипника как его рабочий зазор. Другая — заменять подшипник только по размеру, не проверяя, предусматривала ли первоначальная конструкция машины определённый класс зазора. Третья — считать, что при преждевременном отказе ответом обязательно должны быть более жёсткий допуск или более дорогой подшипник, хотя настоящая проблема могла заключаться в неправильной величине внутренней свободы после монтажа.

Также легко не учесть влияние способа установки. Чрезмерное усилие при монтаже, недостаточный контроль корпуса или неконтролируемый допуск вала могут изменить состояние подшипника настолько, что выбранный зазор перестанет работать предусмотренным образом.

Как сделать более безопасный выбор

Зазор в шариковом подшипнике с глубокими дорожками качения — не абстрактная каталожная характеристика. Это один из параметров, определяющих, будет ли подшипник работать холодно или перегреваться, тихо или шумно, стабильно или нестабильно. Если вы выбираете между C2, C0, C3 или более высоким классом, лучше не искать универсально лучший вариант, а оценить, как машина изменит этот зазор после установки и во время работы подшипника.

При закупке, техническом обслуживании и замене это обычно означает необходимость выйти за рамки номера детали и рассмотреть всю картину эксплуатации: посадку, температуру, частоту вращения, смазку и ожидаемую плавность работы. Если оценивать эти факторы вместе, выбор зазора становится гораздо понятнее и надёжнее.
