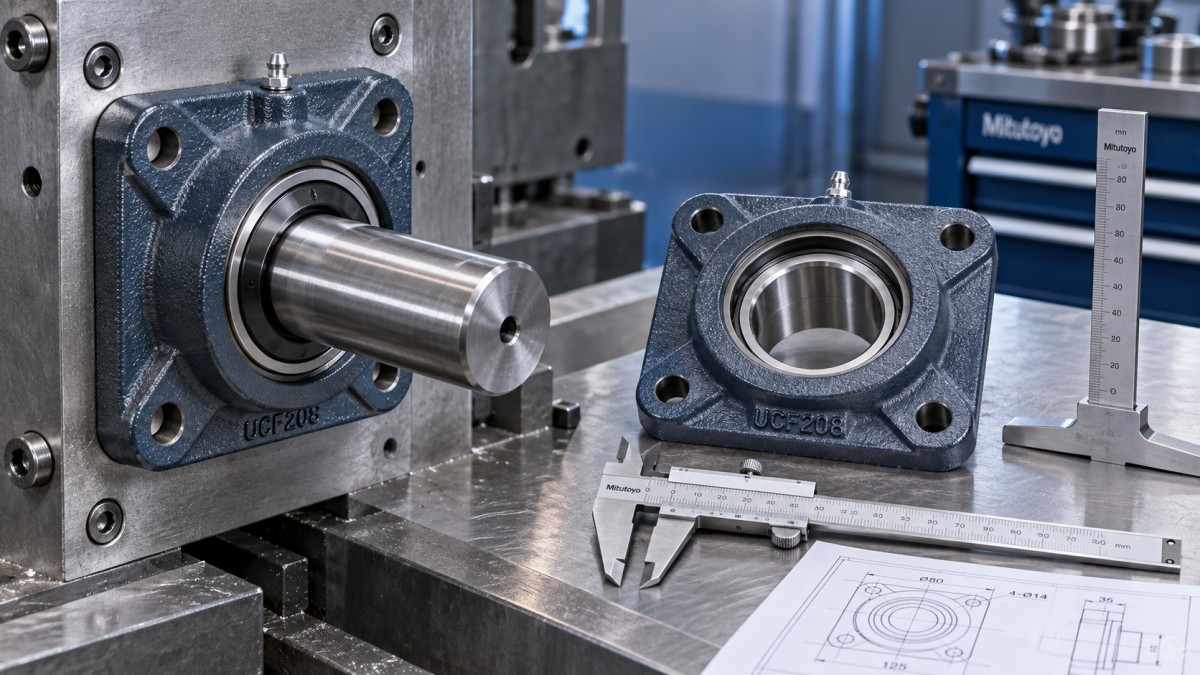

Модернизация корпуса SKF FNL513A может быть выполнена путем прямой замены только в том случае, если монтажный интерфейс, положение вала, схема установки подшипников и габариты установленного узла соответствуют существующей машине. Совпадения обозначения корпуса или видимого расположения крепежных отверстий недостаточно, чтобы подтвердить совместимость. Новый корпус может встать на место, но при этом сместить вал в осевом направлении, мешать муфте или препятствовать компенсации теплового расширения предусмотренной схемой установки подшипников.

Перед покупкой литого фланцевого корпуса SKF FNL513A сравните чертеж изготовителя для точного обозначения поставляемого изделия с размерами, снятыми на месте установки. Приведенные ниже проверки помогут определить, какие размеры следует сопоставить. Допустимые числовые значения должны быть установлены исходя из требований к машине и применимых чертежей компонентов; только по типоразмеру корпуса их определить нельзя.

Сначала определите монтажную поверхность и ось вала

Для фланцевого корпуса начните с поверхности машины, к которой прилегает фланец. Используйте ее как осевую базовую поверхность, затем определите положение требуемой оси вала относительно неподвижных элементов машины. Измерение «высоты центра вала» от пола или расположенного рядом ограждения может ввести в заблуждение, если эти элементы не задают положение корпуса.

Зафиксируйте положение центра вала в обоих направлениях относительно монтажной поверхности. Если в машине предусмотрена центрирующая выточка, бурт или пилот, измерьте его диаметр и глубину, а также определите, какой элемент задает соосность. Болты могут обеспечивать прижим, тогда как положение задает отдельный центрирующий элемент. Попытка использовать зазор в отверстиях под болты для корректировки соосности может скрыть несоответствие центрирующего интерфейса.

Сравнение должно охватывать:

• Положение монтажных отверстий: количество отверстий, межосевые расстояния и ориентацию расположения относительно оси вала.
• Характеристики отверстий: наличие отверстий под болты с зазором или резьбовых отверстий, их диаметры и зенковки или выточки, влияющие на посадку крепежа.
• Центрирующие элементы: размеры и глубину зацепления любого бурта или пилота, указанных на чертежах корпуса и машины.
• Геометрия фланца: габаритные размеры, площадь контакта и толщину в местах крепления.
• Проем в машине: достаточный зазор для любой части корпуса, узла уплотнения или элемента вала, проходящего через опору.

Измеряйте межосевые расстояния между отверстиями, а не оценивайте их по наружным кромкам. Краска, коррозия, поврежденные кромки отверстий и предыдущие переделки могут исказить результаты измерения рулеткой. Если установленный корпус закрывает центрирующий элемент, до оформления заказа, зависящего от этого элемента, предусмотрите его осмотр при демонтаже.

Даже совпадение расположения отверстий не решает вопрос о состоянии опорной поверхности. Убедитесь, что монтажная поверхность ровная и обеспечивает требуемую площадь контакта. Треснувший кронштейн, деформированная плита или неровный набор старых прокладок могут нарушить соосность, даже если размеры нового корпуса совпадают. Жесткость, крепление и соосность переходной плиты также следует оценить в рамках модернизации.

Проверьте осевые размеры, определяющие положение вала

Толщина фланца влияет не только на длину болтов. В сочетании с положением подшипника внутри корпуса она определяет осевое расстояние между монтажной поверхностью машины и поддерживаемым валом. Сравните расстояние от этой поверхности до опорного положения подшипника, указанного на чертеже, а не только общую глубину корпуса.

Затем проследите размерную цепь вдоль вала. Учтите уступы вала, втулки, если они используются, фиксирующие элементы, ширину подшипника, проставки, уплотнения и соседнюю муфту или приводимый элемент. Определите, какие компоненты задают осевое положение вала, а какие только удерживают или уплотняют узел. Это позволит не принять новый корпус по наружным размерам, не заметив изменения внутренней размерной цепи.

Крепеж необходимо проверять отдельно. Более толстый фланец или дополнительная переходная плита могут уменьшить глубину зацепления резьбы; более тонкий фланец может привести к тому, что имеющийся болт упрется в дно глухого отверстия до прижима корпуса. Проверьте глубину зацепления, расположение шайб, зазор для головки болта и доступ для затяжки с учетом конструкции крепления.

Для узла, соединенного муфтой, сравните полученное положение конца вала с допустимым осевым положением муфты. При необходимости также проверьте соосность шкива, звездочки или зубчатого колеса. Осевое отклонение может потребовать работ, выходящих за рамки простой замены корпуса, поэтому включите соответствующие регулировки в объем монтажа до планирования остановки.

Проверьте схему установки подшипников внутри корпуса

Одного обозначения корпуса недостаточно для выбора подшипника, посадки на вал или монтажных принадлежностей. Подтвердите обозначение подшипника и предусмотренную схему монтажа для конкретного исполнения корпуса, включая втулки, центрирующие элементы, уплотнения и торцевые крышки. Запросите сборочный чертеж или документированный перечень компонентов, в котором эти детали указаны для поставляемого корпуса.

Начните с измерения диаметра вала в месте установки подшипника, но отличайте этот размер от диаметра отверстия подшипника. При использовании втулки отверстие подшипника и посадочное место на валу имеют разные размеры. Поэтому в заказе, где указан только диаметр вала, может не хватать важной информации об узле.

При проверке посадочного места в корпусе недостаточно сравнить только диаметры. Проверьте его ширину, допустимые размеры подшипника и пространство, занимаемое центрирующими элементами. Подшипники с внешне сходными габаритами могут иметь разные требования к монтажу или характеристики при нагрузке. Для замены необходимы как подбор подшипника, так и проверка размеров.

Определите, фиксирует ли эта опора вал в осевом направлении или допускает осевое перемещение. Если вал опирается более чем в одной точке, предусмотренная схема должна компенсировать тепловое удлинение. Непредусмотренный фиксирующий элемент может ограничить такое перемещение, а отсутствие необходимого элемента — оставить осевое положение вала незаданным. До заказа внутренних компонентов зафиксируйте назначение каждой опоры.

Уплотнения также следует включить в проверку размеров. Проверьте диаметр вала в месте работы каждого уплотнения, требования к рабочей поверхности и пространство, занимаемое схемой уплотнения в осевом направлении. Изношенная дорожка уплотнения или изменение его положения могут потребовать ремонта вала либо применения другой утвержденной схемы, даже если посадочное место подшипника остается пригодным.

Наконец, проверьте доступ для монтажа. Даже подходящие детали может быть трудно собрать, если уступ вала, муфта или соседняя конструкция мешают установить втулку, затянуть фиксирующий элемент или поставить крышку. Определите последовательность сборки при сопоставлении чертежа с измерениями на месте.

Измерьте габариты для эксплуатации и утвердите конкретную комплектацию

Общие габариты корпуса описывают лишь часть требуемого пространства. Измерьте зазоры до рамы, ограждений, муфты, трубопроводов и соседнего оборудования. Учтите выступающий крепеж, пресс-масленки, крышки и детали, которые необходимо снимать при обслуживании.

Предусмотрите пространство для самого технического обслуживания. Для смазочного соединения нужен доступ с предусмотренным инструментом; для снятия крышки требуется свободная траектория; для работы с фиксирующими элементами — место для инструмента. Если требуется изменить ограждение, включите эти работы в комплект модернизации, чтобы монтажная бригада не обнаружила проблему после установки корпуса.

Полезным документом для утверждения служит чертеж с пометками и краткая сравнительная таблица. Для каждого критического элемента укажите требуемый размер, измерение на месте, размер предлагаемого корпуса и допустимый предел, установленный инженерной службой. Отдельно укажите размеры, взятые с чертежей, и размеры, измеренные на машине, а также используемую базовую поверхность. Фотографии помогают пояснить ограничения по доступу, но не заменяют измерения скрытых сопрягаемых поверхностей.

Оформляйте заказ после того, как сравнение подтвердит совместимость монтажного интерфейса, требуемое положение вала, комплектность схемы установки подшипников и достаточные зазоры для эксплуатации и обслуживания. Если необходимы переходная плита, изменение вала или другая схема уплотнения, приложите утвержденный чертеж изменений и включите дополнительные детали в объем заказа.

В документации для передачи в монтаж укажите проверки соосности перед пуском и детали, задающие осевое положение. После согласования этих решений команда проекта сможет запланировать модернизацию на основе определенной комплектации и известной последовательности работ, сократив количество размерных решений, которые придется принимать монтажной бригаде во время остановки.
