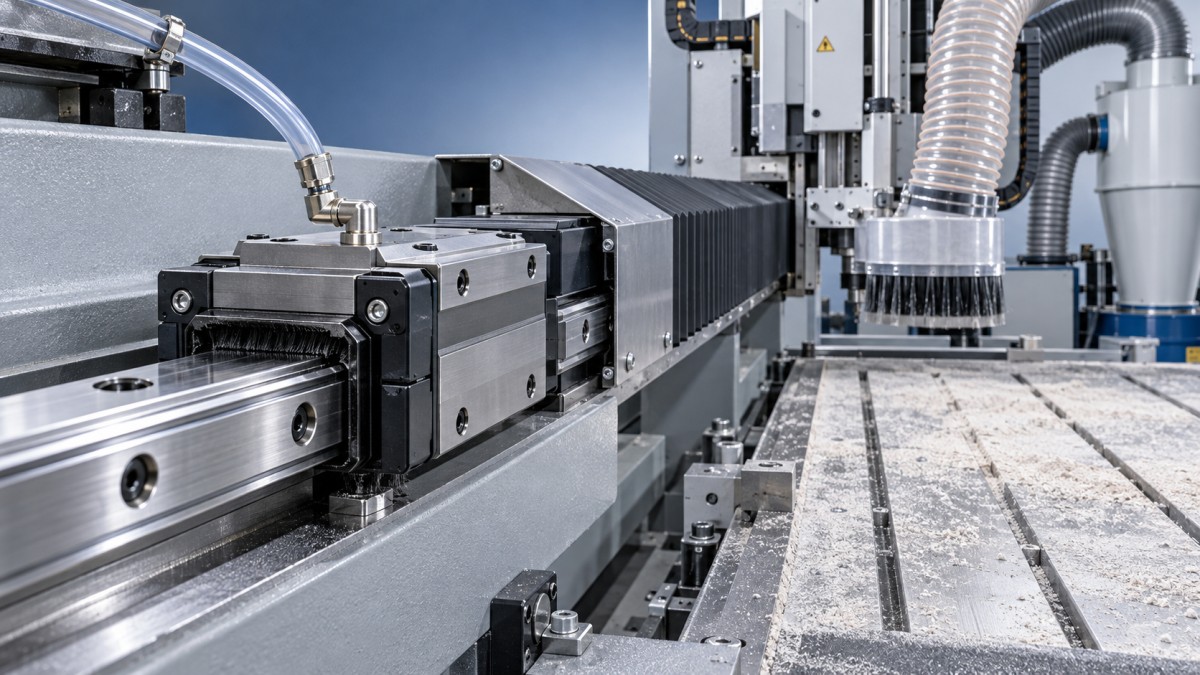

При эксплуатации линейной направляющей HIWIN в условиях запылённой обработки на станке с ЧПУ перед добавлением смазки восстановите чистый канал её подачи. Отложения на рельсе, повреждённые грязесъёмники и засорённые смазочные фитинги могут пропускать загрязнения даже после повторного смазывания. Сначала определите модель направляющей и требования к её смазыванию, затем оцените, каким образом пыль попадает на каретку. Правильная смазка, проверенный канал подачи и периодичность осмотров, соответствующая уровню загрязнения, — практическая основа для поддержания плавного хода.

Один лишь затруднённый ход не указывает на проблему со смазкой. Абразивные частицы, загрязнение охлаждающей жидкостью, повреждение рельса, ошибки монтажа и чрезмерный предварительный натяг могут вызывать схожие симптомы. Добавление смазки без выяснения причины может временно изменить шум, но не устранит неисправность.

Определите путь проникновения загрязнений, прежде чем менять периодичность обслуживания

При безопасно остановленном и изолированном станке осмотрите открытый участок рельса, торцы каретки, смазочное соединение и защитные кожухи. Проверьте, нет ли скоплений материала перед грязесъёмниками, влажных отложений вокруг торцевых уплотнений и царапин на дорожках качения. Чистый участок рельса вне зоны резания не означает, что вся ось чистая: загрязнения часто скапливаются под повреждёнными кожухами или вблизи точек реверса хода.

При оценке учитывайте обрабатываемый материал. Мелкая абразивная пыль, образующаяся при обработке графита или композитов, создаёт иные проблемы, чем крупная металлическая стружка. Смешиваясь с охлаждающей жидкостью, пыль образует пасту, которая прилипает к поверхности рельса и кромкам уплотнений. Прямой удар стружки также повреждает защитные элементы, создавая путь для последующего проникновения загрязнений.

Учитывайте направление воздействия. Если отложения постоянно появляются на торце каретки, обращённом к зоне резания, проверьте перекрытие кожухов и путь отвода стружки с этой стороны. Если загрязнения скапливаются вокруг смазочного фитинга, проверьте чистоту соединительной муфты смазочного пистолета и защиту фитинга. Сжатый воздух, направленный на рельс или каретку, может загнать частицы под уплотнения; вместо этого удаляйте рыхлые загрязнения подходящим пылеотсосом и осторожно протирайте поверхность.

Во время очистки не допускайте попадания крупных скоплений загрязнений на кромку уплотнения. Используйте чистые безворсовые материалы и очиститель, совместимый с уплотнениями направляющей, смазкой и требованиями станка. Не заливайте каретку растворителем: он может перенести загрязнения внутрь и удалить смазку с внутренних контактных поверхностей.

Выбирайте смазку согласно спецификации конкретной направляющей

Используйте документацию HIWIN для установленной серии направляющих и соблюдайте инструкции по смазыванию производителя станка. Уточните, требуется ли узлу консистентная смазка или масло, какие характеристики смазочного материала указаны, а также способ и объём подачи. Рекомендации для каретки другого размера или иной схемы смазывания недостаточны, даже если рельс выглядит похожим.

Для консистентной смазки класс консистенции и вязкость базового масла описывают разные свойства. Консистенция влияет на подачу и удержание смазки; вязкость базового масла — на смазывание контактов тел качения при фактических скорости, нагрузке и температуре. Выбор более густой смазки только из-за запылённости среды может затруднить её распределение или увеличить сопротивление, не устранив проникновение частиц.

Воздействие охлаждающей жидкости предъявляет дополнительные требования к совместимости. Если она попадает на направляющую, важны водостойкость, защита от коррозии и совместимость с материалами уплотнений. При этом смазка всё равно должна соответствовать спецификации производителя. Смазочный материал, подходящий для высоконагруженного вращающегося подшипника, не обязательно подходит для линейной каретки с циркуляцией тел качения.

Прежде чем менять смазочный материал, определите, какой используется сейчас. Разные загустители и системы присадок могут взаимодействовать, изменяя консистенцию или выделение масла. Не считайте материалы совместимыми только из-за совпадения цвета или класса консистенции. Если тип имеющейся смазки неизвестен, согласуйте порядок перехода на другой продукт с производителем оборудования или поставщиком смазочных материалов, а не смешивайте продукты внутри каретки.

Повторно смазывайте через чистый проверенный канал подачи

Количество смазки должно соответствовать инструкции для конкретной направляющей. Избыток смазки может увеличить сопротивление движению, собирать внешнюю пыль и создавать нагрузку на уплотнения при чрезмерном давлении подачи. Недостаточное количество оставляет участки циркуляционного канала без надлежащего смазывания. Число ходов ручного смазочного пистолета имеет смысл только после определения объёма подачи за один ход.

1. Перед доступом к направляющей изолируйте станок. Удалите отложения вокруг неё, очистите фитинг и соединительную муфту, проверьте соединение на наличие повреждений.
2. Убедитесь, что фитинг подаёт смазку в предназначенный для этого канал. В централизованных системах осмотрите доступные линии и дозирующие элементы; наличие смазки у насоса не подтверждает её подачу к каждой каретке.
3. Подайте указанное количество смазки в соответствии с предписанной процедурой. Неожиданное сопротивление требует проверки фитинга, канала или состояния смазки. Не пытайтесь преодолеть его повышением давления.
4. Если инструкция требует перемещения для распределения смазки, выполните контролируемый ход в разрешённом режиме технического обслуживания станка, при установленных ограждениях и соблюдении ограничений доступа. Удалите доступные излишки смазки, которые иначе будут собирать пыль.

По возможности проверяйте подачу к каждой каретке отдельно. Если смазка свободно поступает через один фитинг, это не подтверждает её подачу к соседним блокам. При централизованной системе, общей для нескольких блоков, неравномерную подачу особенно легко не заметить.

Отдельного внимания требует ход на коротких участках. Многократное перемещение на небольшое расстояние может ограничить перераспределение смазки и подвергать один и тот же участок рельса повторному воздействию загрязнений. Соблюдайте требования производителя направляющей для такого режима, включая предписанные движения для распределения смазки; не считайте, что частое циклирование оси гарантирует достаточное смазывание.

Корректируйте сроки обслуживания с учётом условий эксплуатации и состояния узла

Начните с интервала, установленного производителем, и указанных им условий эксплуатации. Затем учитывайте фактическую длину хода, часы работы, нагрузку, скорость, воздействие охлаждающей жидкости и уровень загрязнения. Один лишь календарный интервал не отражает изменений в производстве: при увеличении продолжительности смен ось быстрее накапливает пробег, а редко перемещаемую ось всё равно необходимо осматривать на предмет коррозии и загрязнённых отложений.

При усилении запылённости сначала увеличьте частоту осмотров. Осмотр и повторное смазывание — разные процедуры. Обнаружение уплотнённых загрязнений у грязесъёмника требует очистки и устранения недостатков защиты; оно не означает, что нужно автоматически добавить ещё одну полную порцию смазки. Сокращайте интервал смазывания, если изменение оправдано условиями работы и наблюдаемым состоянием смазки, сохраняя при каждом обслуживании предписанное количество.

До и после обслуживания фиксируйте тип смазочного материала, его количество, наработку в виде пробега или часов работы, состояние уплотнений и наблюдаемые симптомы. Сопоставляйте результаты при схожих температуре и режиме перемещения оси. Так проще отличить повторяющееся загрязнение от временного изменения, вызванного холодной смазкой или другим циклом обработки.

Прежде чем разрешать дальнейшую работу, оцените причины затруднённого хода

Также отделяйте симптомы, связанные с линейной направляющей, от неисправностей в других узлах оси. Опорный подшипник вращения, например INA 3810-2Z Angular Contact Ball Bearing, относится к другой категории компонентов и имеет собственные требования к монтажу и смазыванию. Прежде чем связывать шум с кареткой или применять процедуру смазывания направляющей к другому узлу, определите источник шума, распространяющегося по конструкции станка.

Сделайте защиту частью результата обслуживания

Если чистая смазка быстро загрязняется снова, проверьте систему защиты от проникновения загрязнений. Повреждённые гофрированные кожухи, смещённые крышки, изношенные грязесъёмники и направленные на торцы кареток струи охлаждающей жидкости постоянно приводят к повторению проблемы. Если рассматривается установка дополнительных скребков или уплотнений, проверьте их совместимость с конкретной моделью направляющей и доступным монтажным пространством. Дополнительные уплотнения также увеличивают трение, что необходимо учитывать при проектировании оси.

Возвращайте ось в эксплуатацию только после того, как контролируемое перемещение подтвердит приемлемый ход и будет подтверждена подача смазки. Неустранённые ошибки позиционирования, аномальный шум или видимые повреждения рельса следует оставить отдельными пунктами ремонта. Наличие свежей смазки не подтверждает, что загрязнённая направляющая восстановила исходное состояние.
