Когда люди покупают прецизионный радиально-упорный подшипник, они обычно сначала обращают внимание на бренд и размер. На практике большая разница в эксплуатационных характеристиках часто определяется двумя менее очевидными параметрами: углом контакта и предварительным натягом. Если вы рассматриваете радиально-упорный шариковый подшипник SKF 7008CEHCP4A для шпинделя, высокоскоростного двигателя или другого узла, чувствительного к точности, именно эти параметры фактически определяют, будет ли подшипник работать плавно, перегреваться или преждевременно выйдет из строя.

Многие проблемы, которые связывают со смазкой или механической обработкой, начинаются именно здесь. Подшипник может соответствовать требованиям на бумаге, но угол контакта не совпадает с направлением нагрузки, либо предварительный натяг слишком мал для обеспечения жесткости или слишком велик для требуемой скорости. Именно в таких случаях конечные пользователи теряют точность, снижают уровень шума и сокращают срок службы.

Начинайте с направления нагрузки, а не с каталожного обозначения

Прежде чем сравнивать варианты компоновки, проверьте, как именно нагружен вал. Радиально-упорный шариковый подшипник предназначен для восприятия комбинированных нагрузок, то есть радиальной и осевой нагрузки. Угол контакта определяет, насколько эффективно подшипник может воспринимать осевую силу по отношению к радиальной. На практике больший угол контакта обычно означает более высокую осевую грузоподъемность, но, как правило, сопровождается компромиссом в отношении потенциальной скорости и рабочих характеристик.

Если в вашем применении преобладает радиальная нагрузка, а осевое позиционирование требуется лишь периодически, установка, выбранная исключительно с учетом жесткости, может быть избыточной. Если машина постоянно воспринимает осевую нагрузку, особенно в одном направлении, выбор без проверки направления нагрузки является распространенной ошибкой. Подшипник по-прежнему может подходить к валу и корпусу, но его рабочие характеристики будут неправильными с самого начала.

Понимайте, как угол контакта влияет на эксплуатацию

Для радиально-упорного шарикового подшипника SKF 7008CEHCP4A угол контакта — это не просто конструктивная особенность. Он влияет на четыре параметра, которые пользователи быстро замечают:

• Восприятие осевой нагрузки: больший угол контакта обычно означает более высокую способность воспринимать осевую нагрузку.
• Жесткость: при правильном соответствии рабочей нагрузке подшипниковый узел лучше сопротивляется деформации.
• Работа на высоких скоростях: конфигурация, оптимизированная для осевой нагрузки и жесткости, может создавать больше тепла на высокой скорости, если предварительный натяг и смазка не согласованы с условиями работы.
• Точность вращения: неправильный выбор угла может проявляться в виде вибрации, смещения положения или нестабильного качества поверхности в прецизионном оборудовании.

Именно поэтому две машины с подшипниками одного и того же размера могут требовать совершенно разных вариантов компоновки. Одной может понадобиться стабильное осевое позиционирование при изменяющейся силе резания. Другой — меньший нагрев и более плавная работа на высокой скорости. Габариты одинаковы, но решение различается.

Рассматривайте предварительный натяг как рабочее условие, а не просто как числовой параметр

Предварительный натяг — это внутренняя сила, прикладываемая для устранения зазора и повышения жесткости. Многие покупатели считают, что больший предварительный натяг означает более высокую точность. Это лишь отчасти верно. Слишком малый предварительный натяг приводит к упругому перемещению, низкой повторяемости и шуму. Слишком большой натяг увеличивает трение, температуру и износ, особенно при повышении скорости или начале теплового расширения, изменяющего внутренние условия работы.

Полезный вопрос заключается не в том, «нужен ли мне предварительный натяг?», а в том, «что произойдет после установки, повышения скорости и выхода на рабочую температуру?». Предварительный натяг, который кажется правильным при сборке, может стать чрезмерным, если вал в результате нагрева расширяется сильнее корпуса. В прецизионной системе с малыми допусками это изменение имеет значение.

Что проверить перед выбором уровня предварительного натяга

1. Какая точность осевого позиционирования действительно необходима машине.
2. Будет ли комплект подшипников работать на постоянной высокой скорости или только с периодическим выходом на высокую скорость.
3. Какой ожидается перепад температур между валом и корпусом.
4. Является ли компоновка одиночной, парной или частью более сложной шпиндельной системы.
5. Какой используется способ смазки, поскольку консистентная смазка и масло ведут себя по-разному при предварительном натяге и высокой скорости.

Если вы не можете ответить на эти пять вопросов, выбирать предварительный натяг пока преждевременно.

Уделяйте компоновке такое же внимание, как и самому подшипнику

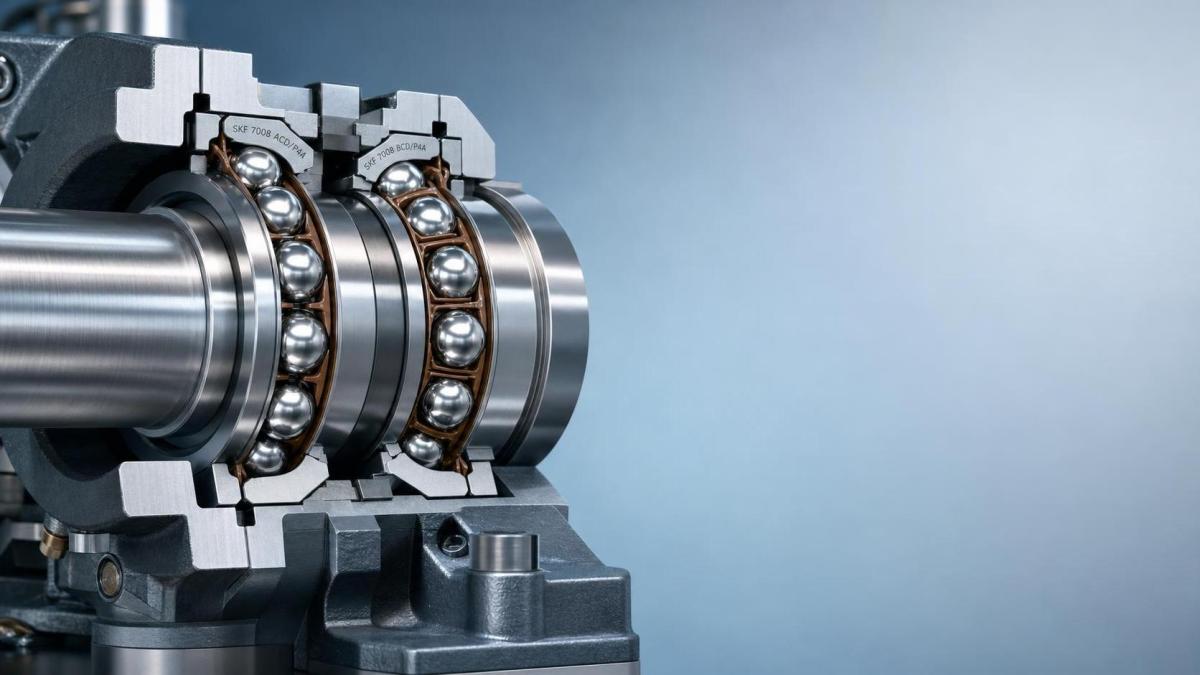

Даже хороший подшипник может работать плохо при неправильном парном сочетании или монтажной компоновке. Комплекты, установленные по схеме «спина к спине» и «лицом к лицу», по-разному ведут себя при воздействии опрокидывающего момента и прогибе вала. Иногда пользователи заменяют существующий комплект подшипниками с тем же номинальным размером, но не учитывают первоначальную компоновку и состояние дистанционного кольца. В результате возникает непонятная ситуация: машина снова запускается, но жесткость или температурный режим сразу меняются.

Не рассматривайте повышение температуры как незначительный симптом

Когда угол контакта и предварительный натяг не согласованы, повышение температуры обычно является одним из первых признаков. Пользователи часто начинают с замены консистентной смазки. Иногда это помогает, но если предварительный натяг принципиально слишком велик для рабочей скорости, одна лишь смазка не решит проблему. После нагрева обычно появляются шум, а затем потеря точности.

Практическая проверка заключается в сравнении поведения при запуске со стабильным режимом работы. Если температура продолжает расти после обычной фазы прогрева, особенно после замены или восстановления узла, сначала проверьте предварительный натяг, посадки и компоновку, прежде чем считать загрязнение или качество смазки основной причиной.

Определите, требуется ли радиально-упорная конструкция во всех позициях применения

Не каждой позиции в машине требуется один и тот же тип подшипника. Во многих промышленных узлах одна позиция обеспечивает точное осевое позиционирование, тогда как другая в основном воспринимает радиальную нагрузку. В таком случае в качестве вспомогательной опоры может оказаться более подходящим радиальный шариковый подшипник, если параметры нагрузки и зазор правильно согласованы.

Например, план замены может предусматривать сочетание прецизионного радиально-упорного подшипника для позиционирования с радиальной опорой, такой как NTN-6214CM-Deep Groove Ball Bearing, в промышленных применениях, где конструкция корпуса, класс посадки и стратегия ограничения осевого перемещения это позволяют. Доступные варианты классов точности от P0 до P4 и зазоров от C2 до C5 имеют здесь значение, поскольку опорную позицию следует выбирать с учетом фактического внутреннего зазора и характера посадки, а не только диаметра отверстия и наружного диаметра.

Именно на этапе монтажа многие правильные решения оказываются неверными

Даже правильно выбранный радиально-упорный шариковый подшипник SKF 7008CEHCP4A не простит небрежной установки. Стоит уделить особое внимание нескольким моментам:

• Проверьте посадочные поверхности вала и корпуса на наличие заусенцев, конусности и повреждений заплечиков.
• Убедитесь, что ориентация подшипника соответствует предполагаемому направлению осевой нагрузки.
• Если используются дистанционные кольца, проверьте качество их торцевых поверхностей и постоянство толщины.
• Прикладывайте монтажное усилие через правильное кольцо. Передача усилия через тела качения может повредить новый подшипник еще до начала его работы.
• После сборки проверните подшипник вручную и убедитесь в отсутствии шероховатости перед запуском на полной скорости.

Последняя проверка кажется простой, но позволяет выявить удивительно большое количество предотвратимых проблем.

Практический подход к принятию решения

Если вы выбираете или заменяете этот подшипник, действуйте в следующем порядке: определите фактическое направление осевой нагрузки, оцените условия скорости и нагрева, выберите компоновку, а затем установите предварительный натяг с учетом рабочего поведения, а не только ощущений при сборке. После этого проверьте посадки, монтажные поверхности и способ смазки. Такой порядок надежнее, чем сначала выбирать по номеру детали, а затем устранять проблемы после установки.

Для конечных пользователей главный вывод заключается в следующем. Угол контакта определяет, каким образом подшипник воспринимает нагрузку. Предварительный натяг определяет, насколько жестко система ведет себя в процессе работы. Если оба параметра согласованы с машиной, подшипник сможет обеспечить требуемые точность, жесткость и срок службы.
