Шариковый подшипник с глубоким желобом и цилиндрический роликовый подшипник: сравнение

При сравнении шарикового подшипника с глубоким желобом и цилиндрического роликового подшипника выбор редко определяется только ценой или доступностью. Он влияет на то, как машина воспринимает нагрузку, работает на определенной скорости, компенсирует перекосы и изнашивается со временем. В реальных промышленных закупках неправильный выбор типа подшипника часто приводит к сопутствующим проблемам: перегреву, преждевременной вибрации, нестабильности вала или сокращению интервалов технического обслуживания по сравнению с ожидаемыми.

Компания Jinan Lanyu занимается производством подшипников, а также импортом и экспортом, предлагая такие основные виды продукции, как шариковые подшипники с глубоким желобом, самоустанавливающиеся шариковые подшипники и цилиндрические роликовые подшипники. В повседневной работе наиболее практичный вопрос заключается не в том, какой подшипник «лучше», а в том, какой подшипник соответствует фактической схеме передачи нагрузки, диапазону скоростей, условиям монтажа и требованиям к сроку службы оборудования.

Шариковые подшипники с глубоким желобом широко используются благодаря своей универсальности. Они способны воспринимать радиальную нагрузку и определенную осевую нагрузку в обоих направлениях, плавно работать на сравнительно высокой скорости и доступны в широком диапазоне размеров и вариантов уплотнения. Для двигателей, насосов, вентиляторов, небольших редукторов, бытового оборудования и многих машин общего назначения именно такая гибкость объясняет их широкое распространение.

Цилиндрические роликовые подшипники разработаны с учетом другого приоритета. Линейный контакт между роликами и дорожками качения обеспечивает им значительно более высокую радиальную грузоподъемность по сравнению с шариковыми подшипниками сопоставимого размера. В условиях высокой радиальной нагрузки, когда осевая нагрузка воспринимается другими элементами конструкции, они часто являются более долговечным решением. Поэтому их часто применяют в шпинделях станков, прокатных станах, трансмиссиях, электродвигателях большой мощности и другом промышленном оборудовании, где важна жесткость.

Главное различие заключается в геометрии контакта

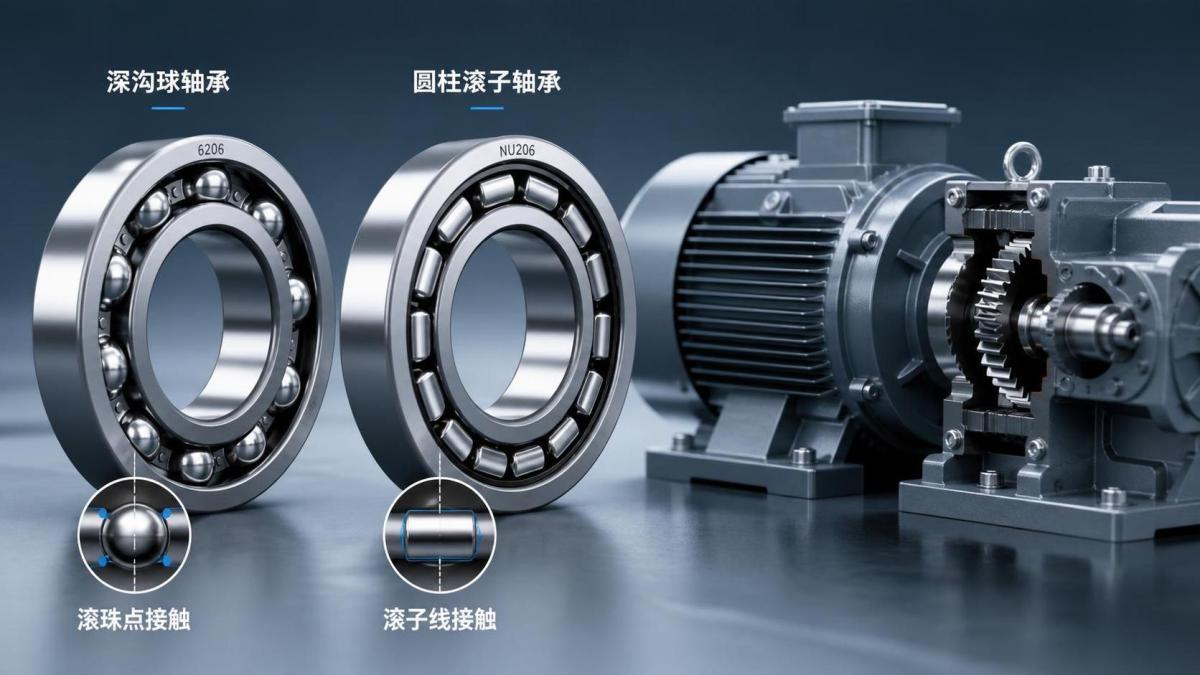

В шариковом подшипнике с глубоким желобом используются шарики, поэтому при нормальной нагрузке контакт с дорожкой качения фактически является точечным. Это снижает трение и способствует эффективной работе на высокой скорости. В цилиндрическом роликовом подшипнике используются ролики, создающие линейный контакт. Нагрузка распределяется по большей площади, что повышает способность воспринимать радиальную нагрузку, но обычно сопровождается другими ограничениями по скорости, чувствительности к смазке и восприятию осевой нагрузки.

Это может звучать теоретически, но имеет вполне практические последствия. Если оборудование работает при умеренной нагрузке и высокой частоте вращения, более низкое трение шарикового подшипника с глубоким желобом может стать явным преимуществом. Если машина подвергается высокой радиальной нагрузке, ударным воздействиям или требует большей жесткости вала, цилиндрические роликовые подшипники обычно заслуживают более пристального рассмотрения.

Как они ведут себя в реальных условиях эксплуатации

Распространенная ошибка заключается в выборе цилиндрических роликовых подшипников исключительно из-за их «более высокой грузоподъемности» без анализа осевой нагрузки. Многие конструкции цилиндрических роликовых подшипников оптимизированы главным образом для восприятия радиальной нагрузки, а в некоторых схемах требуется отдельный фиксирующий подшипник для контроля осевого перемещения. Шариковые подшипники с глубоким желобом, напротив, могут упростить систему, если присутствует небольшая осевая нагрузка в обоих направлениях.

Еще одним важным фактором являются допуски вала и корпуса. Роликовые подшипники могут быть менее устойчивы к ошибкам, если точность монтажа, чистота смазки или выбор внутреннего зазора не соответствуют требованиям. В условиях чистой и контролируемой сборки это можно обеспечить. В сложных условиях эксплуатации на месте более простой подшипник иногда оказывается предпочтительнее, поскольку вся система становится менее чувствительной.

Выбор определяется не только номинальной грузоподъемностью

Инженеры и закупщики часто в первую очередь обращают внимание на динамическую грузоподъемность, однако на практике не менее важны несколько других параметров:

• Присутствует ли осевая нагрузка и в каком направлении она действует?
• Какова фактическая скорость, а не только скорость, указанная на паспортной табличке двигателя?
• Будет ли подшипник работать со смазкой или циркулирующим маслом?
• Ограничен ли отвод тепла конструкцией корпуса?
• Насколько точны посадки вала и корпуса?
• Требуется ли машине повышенная жесткость или более тихая работа?
• Будет ли обслуживающий персонал заменять подшипники в мастерской или непосредственно на объекте?

Например, если приводной от двигателя вентилятор непрерывно работает на высокой скорости при умеренной радиальной нагрузке, шариковые подшипники с глубоким желобом часто являются практичным решением. Если промышленный редуктор воспринимает длительную высокую радиальную нагрузку и требуется жестко контролировать прогиб вала, цилиндрические роликовые подшипники могут оказаться более подходящими. При этом необходимо проверить всю подшипниковую схему, особенно если требуется осевое позиционирование.

Именно здесь могут быть полезны поставщики, имеющие опыт как производства, так и торговли. Компания Jinan Lanyu работает с различными категориями подшипников, а не только с одной линейкой продукции, поэтому обсуждение можно сосредоточить на соответствии, зазоре, классе точности и области применения, вместо того чтобы использовать один тип для каждой машины.

Когда рассматриваются другие типы подшипников

В реальных проектах сравнение не всегда ограничивается шариковыми и цилиндрическими роликовыми подшипниками. Когда осевая нагрузка становится более значительной, к рассмотрению могут добавляться конические роликовые подшипники. В некоторых промышленных применениях, например, конический роликовый подшипник FAG 33211-XL может подходить лучше, поскольку конические ролики предназначены для более непосредственного восприятия комбинированных нагрузок. Важным фактором также может быть доступный диапазон характеристик: материал из хромистой стали GCr15, стальной сепаратор, классы точности от P0 до P4 и варианты внутреннего зазора от C2 до C5 позволяют инженерам адаптировать подшипник к условиям эксплуатации, а не использовать универсальную конфигурацию.

Это не означает, что конические роликовые подшипники заменяют шариковые подшипники с глубоким желобом или цилиндрические роликовые подшипники. Это означает, что выбор подшипника следует начинать с направления нагрузки и архитектуры системы, а не с предпочтения определенной серии продукции.

Что покупателям следует уточнить до размещения заказа

Если вы закупаете подшипники для производства OEM-продукции, складского запаса для технического обслуживания или экспортной дистрибуции, несколько деталей стоит уточнить заранее:

• Тип подшипника и его расположение в составе узла
• Требуемый класс точности и внутренний зазор
• Предпочтительные материал и конструкция сепаратора
• Требуется ли закрытая или открытая конструкция
• Ожидаемая рабочая температура и способ смазки
• Взаимозаменяемость с установленными в настоящее время подшипниками
• Требования к упаковке, маркировке и экспортной документации

Эти пункты могут показаться базовыми, однако многие проблемы при трансграничных поставках подшипников связаны с неполным техническим согласованием, а не с производственными дефектами. Покупатель может запросить подшипник с тем же внутренним и наружным диаметром, не уделив внимания классу зазора, конструкции сепаратора или условиям посадки. Этого уже достаточно, чтобы изменить уровень вибрации, повышение температуры и фактический срок службы.

Сравнение шарикового подшипника с глубоким желобом и цилиндрического роликового подшипника становится гораздо понятнее, если правильно определить условия применения. Выбирайте шариковые подшипники с глубоким желобом, когда более важны скорость, универсальность и простота восприятия комбинированных нагрузок. Выбирайте цилиндрические роликовые подшипники, когда основными приоритетами являются радиальная нагрузка и жесткость. Если осевая нагрузка оказывается выше ожидаемой, возможно, стоит рассмотреть другие конструкции, вместо того чтобы использовать любой из этих вариантов за пределами его расчетного назначения.

Для команд, оценивающих новый проект или заменяющих существующий подшипник, следующим шагом обычно является совместная проверка направления нагрузки, зазора, скорости и монтажной конструкции. Именно с этого начинается обоснованный выбор и предотвращаются многие последующие проблемы при техническом обслуживании.
