Трещина в литом фланцевом корпусе SKF FNL513A требует остановки оборудования и проверки всего узла опоры. Замена отливки может временно восстановить работоспособность машины, однако неровная монтажная поверхность, чрезмерная нагрузка на вал или принудительное выравнивание могут привести к такому же повреждению новой детали. Важно выяснить, что вызвало напряжение, достаточное для образования трещины в корпусе.

Для начала зафиксируйте место трещины и условия, при которых она появилась. Повреждение, обнаруженное сразу после установки, требует иного расследования, чем трещина, возникшая после многократных пусков, регулировки ремня или изменений технологического процесса. Рассматривайте эти закономерности как подсказки и сопоставьте их с результатами измерений при монтаже, состоянием подшипника и историей эксплуатации.

Сохраните данные осмотра до снятия корпуса

Отключите и изолируйте оборудование, закрепите подвешенные или накопленные нагрузки и обеспечьте валу независимую опору, прежде чем ослаблять крепёжные болты. Треснувший фланец всё ещё может нести нагрузку, поэтому снятие крепежа может привести к смещению вала или присоединённого оборудования.

Сфотографируйте корпус на месте. В кадр должны попасть трещина, расположение болтов, шайбы, прокладки, монтажная поверхность, а также направление натяжения ремня или других внешних сил. Запишите сведения о недавнем техническом обслуживании, изменениях режима работы и повышении вибрации или температуры. Сохраните повреждённую отливку для исследования.

Осторожно очистите подозрительный участок, чтобы отличить след на поверхности отливки, трещину в краске или линию коррозии от настоящей трещины. Не шлифуйте участок до осмотра: это может уничтожить важные свидетельства. Если визуальный осмотр не даёт однозначного результата, подходящий метод неразрушающего контроля поможет определить, есть ли трещина и насколько далеко она распространяется. Метод следует выбирать с учётом материала отливки и состояния поверхности.

Отсутствие шума в подшипнике не означает, что треснувший корпус пригоден к эксплуатации. Отливка должна обеспечивать опору подшипнику и передавать силы на конструкцию машины; структурная трещина нарушает эту функцию, даже если шум ещё не стал заметен.

Используйте расположение трещины для направления расследования

Расположение трещины помогает сузить область проверки, но редко позволяет однозначно установить причину. Монтажные напряжения и рабочая нагрузка могут действовать одновременно: фланец, уже деформированный из-за неровной опорной поверхности, хуже выдерживает ударную нагрузку при работе машины.

Осмотрите также противоположную сторону фланца. Ржавые потёки, отполированные участки контакта и отслоившаяся краска могут указывать на перемещение, которое не так очевидно по самой трещине. Если подшипник заклинил или получил серьёзные внутренние повреждения, выясните также причину этой неисправности: аномальные усилия в подшипнике могли способствовать повреждению корпуса.

Проверьте, не был ли фланец притянут к неровной поверхности

Монтажный болт должен прижимать фланец, имеющий надёжную опору, к монтажной поверхности. Если под частью фланца есть зазор, при затягивании болта отливка может изгибаться, поскольку болт притягивает этот участок к опоре. Так возникают напряжения ещё до начала вращения вала.

Удалите с контактной поверхности грязь, толстые слои краски, заусенцы, продукты коррозии и остатки старого уплотнительного материала. Осмотрите опору на предмет выступов вокруг отверстий, деформации после сварки, вмятин и локального смятия. Проверьте как монтажную поверхность корпуса, так и опору машины: очистка одной поверхности не гарантирует ровность стыка.

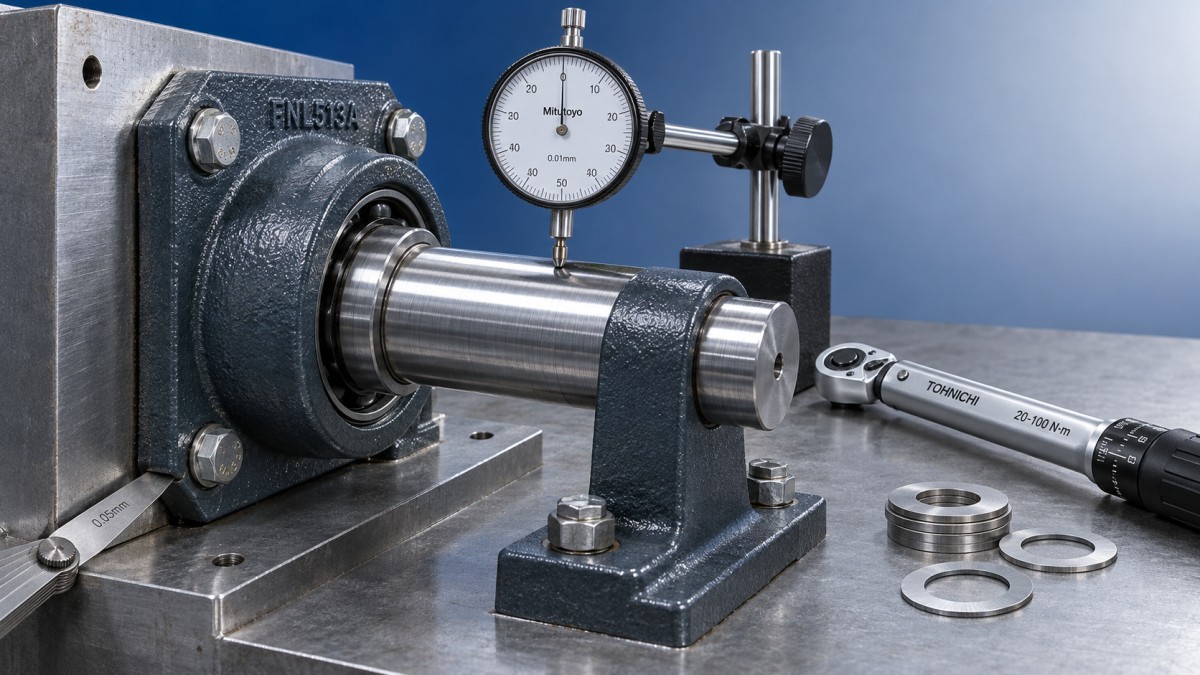

Используйте подходящие измерительные приборы для проверки плоскостности и контакта. Во время контролируемой проверки посадки с поддержанным валом и разгруженным узлом до окончательной затяжки проверьте, нет ли качания или зазоров. Если положение корпуса меняется при затягивании отдельных болтов, проверьте контактную поверхность и соосность, а не увеличивайте момент затяжки.

Применение прокладок может быть допустимым, если они предусмотрены монтажной схемой, но опора должна оставаться устойчивой и обеспечивать надлежащее распределение усилия зажима. Небольшая самодельная прокладка под одним болтом может оставить соседние участки без опоры. Вместо попыток компенсировать дефект усилием крепежа исправьте деформированную монтажную плиту или замените неподходящую опору.

Проверьте болты, шайбы, состояние резьбы и порядок затяжки в совокупности. Используйте крепёж и процедуру затяжки, предписанные для данного узла, включая указанное состояние смазки. Затягивайте болты постепенно, в последовательности, обеспечивающей равномерную посадку фланца. Трение в резьбе влияет на усилие зажима, поэтому добавление смазки при сохранении значения момента, рассчитанного для сухой резьбы, может изменить напряжение в соединении.

Восстановите картину нагрузок на опору подшипника

Обычная рабочая нагрузка машины — лишь часть расследования. Пуски, остановки, заклинивания, реверсивное движение и удары могут создавать силы, отсутствующие при проверке в установившемся режиме. Сопоставьте текущие условия эксплуатации с условиями, для которых были выбраны подшипниковый узел и корпус.

• Натяжение ремня или цепи: Проверьте недавние регулировки и способ натяжения привода. Чрезмерное натяжение увеличивает усилие, передаваемое через вал на его опоры.
• Выносные компоненты: Проверьте шкивы, звёздочки, рабочие колёса и другие элементы, расположенные за пределами пролёта между подшипниками. Их положение изменяет реакции на каждой опоре.
• Изменения процесса: Выясните, увеличилась ли производительность, стало ли сырьё тяжелее, возникают ли повторяющиеся засоры или изменилась ли конфигурация привода.
• Динамические силы: Проверьте наличие дисбаланса, повреждений вращающихся компонентов, ослабленных соединений и перемещений конструкции.
• Осевая нагрузка: Определите, как подшипниковый узел воспринимает осевое усилие и компенсирует тепловое расширение вала.

Важно учитывать не только величину, но и направление нагрузки. Силы, направленные от монтажной плоскости, могут воздействовать на фланец и его крепёж иначе, чем силы, действующие в её плоскости. Проверьте, подходит ли корпус для фактического направления сил и всей монтажной схемы. Номинальная грузоподъёмность подшипника сама по себе не определяет несущую способность корпуса, болтов или опорной плиты.

Если неисправность возникла после регулировки ремня, прежде чем выбирать подшипник большего размера, проверьте натяжение и реакции опор. Если трещина появилась после заклинивания, проверьте защиту привода и путь передачи усилий через узел. Замена подшипника без устранения любой из этих причин не решит исходную проблему.

Отличайте несоосность подшипника от деформации корпуса

Самоустанавливающийся подшипник допускает угловую несоосность в пределах, установленных его конструкцией. Однако это не означает, что фланцевый корпус можно крепить к скрученной поверхности или принудительно устанавливать вокруг неправильно расположенного вала.

Проверьте прямолинейность вала, взаимное положение соседних опор и соосность муфты. Обратите внимание, не удаётся ли установить узел только за счёт притягивания его болтами на место. Это может создавать усилия в подшипнике и отливке, даже если после затяжки фланец выглядит полностью посаженным.

Также проверьте, как в узле распределены функции фиксирующей и плавающей опор. Если необходимо компенсировать расширение вала, непредусмотренная фиксация может привести к увеличению осевой нагрузки при росте температуры. Рассматривайте подшипниковый узел как систему и не исходите из предположения, что каждая опора должна фиксировать вал в осевом направлении.

Подбирайте запасные части с учётом их роли в узле

При наличии структурной трещины корпуса стандартным способом устранения неисправности является его замена. Сварка, ремонт с помощью клея или усиливающие пластины могут изменить размеры отливки и передачу нагрузки. Любой предлагаемый ремонт требует инженерно разработанной процедуры и критериев приёмки; самодельная заплата не подтверждает восстановление несущей способности.

Перед заказом деталей осмотрите подшипник, посадочные поверхности вала, уплотнения и фиксирующие компоненты. Деформация корпуса могла повредить подшипник, но наличие трещины в корпусе само по себе не означает, что необходимо заменить все связанные с ним компоненты.

При проверке запасных частей не смешивайте разные типы подшипниковых узлов. Радиальный шариковый подшипник с закрепительным кольцом INA GSH35-2RSR-B может использоваться в другом узле машины с подшипником со вставным внутренним кольцом. Его тип или диаметр отверстия не подтверждают взаимозаменяемость с подшипниковым узлом внутри корпуса FNL513A. Прежде чем рассматривать замену, сопоставьте посадочное место корпуса, крепление на валу, конструкцию уплотнения и требования к нагрузке.

Возвращайте оборудование в эксплуатацию только после устранения сопутствующих причин

Установите новый корпус на прочную монтажную поверхность, обеспечив соосность и опору вала. Перед запуском проверьте посадку подшипника, схему фиксации, уплотнения, смазку и затяжку крепежа.

Во время контролируемого повторного пуска наблюдайте за вибрацией, температурой, шумом и перемещениями в монтажном соединении. Сопоставляйте показатели при одинаковых условиях скорости и нагрузки. Запишите измерения и выполненные корректирующие действия вместе с фотографиями трещины, чтобы при последующих осмотрах можно было проверить, не повторилась ли проблема.

Ремонт завершён, когда узел оснащён исправным корпусом и обеспечен надёжный путь передачи нагрузки через подшипник, фланец, крепёж и опору машины. Если сохраняются неравномерный контакт, принудительное выравнивание или необъяснимое увеличение нагрузки, устраните эти проблемы до возвращения машины к штатному режиму работы.
