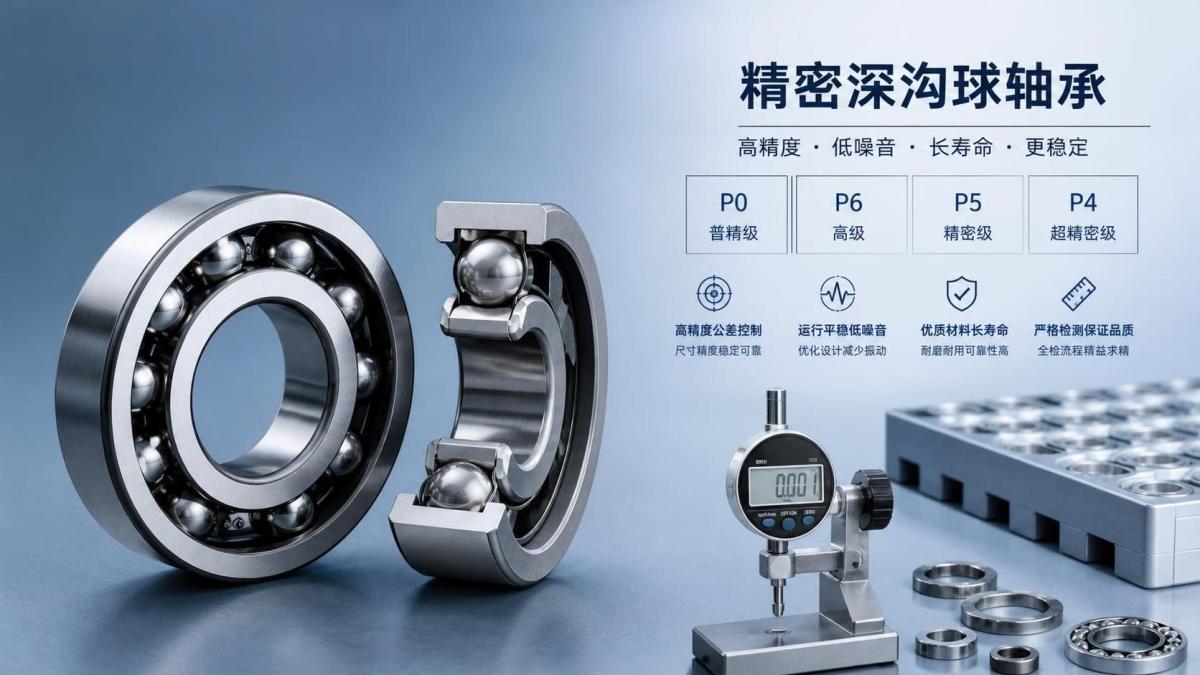

Классы точности радиальных шарикоподшипников: что действительно важно при выборе

Понимание классов точности радиальных шарикоподшипников — это не просто изучение таблицы в каталоге. В реальных проектах класс точности влияет на точность вращения, уровень шума, тепловыделение, допустимую скорость и иногда на совокупную стоимость владения сильнее, чем сама цена подшипника. Подшипник с «более высокой точностью» не всегда является лучшим выбором. Во многих промышленных применениях завышенные требования к точности увеличивают стоимость, не решая реальную проблему, тогда как недостаточная точность может сократить срок службы или вызвать вибрации, которые проявятся только после установки.

Для компаний, занимающихся как производством, так и международными поставками подшипников, этот вопрос возникает довольно часто. Jinan Lanyu, работающая с радиальными шарикоподшипниками, самоустанавливающимися шарикоподшипниками и цилиндрическими роликоподшипниками, обычно видит, что покупатели сначала обращают внимание на размеры и бренд, а затем понимают, что именно класс точности и внутренний зазор определяют соответствие подшипника конкретному применению.

Что на самом деле обозначают классы точности

Класс точности показывает, насколько строго контролируются размерная точность и точность вращения подшипника в процессе производства. В распространённых стандартах на подшипники такие классы, как P0, P6, P5 и P4, обозначают возрастающую точность. Конкретную систему стандартов всегда следует проверять в соответствии со спецификацией приобретаемого подшипника, однако практический смысл достаточно прост: с повышением класса точности допуски на диаметр отверстия, наружный диаметр, ширину, радиальное биение и осевое биение становятся более жёсткими.

Это важно при высокой скорости вращения вала, когда машине требуется более плавное движение или когда вибрация и шум имеют критическое значение. Шпиндели станков, электродвигатели с повышенными требованиями к уровню шума и некоторые прецизионные узлы передачи могут требовать более высокого класса точности. Для обычных насосов, конвейеров, сельскохозяйственного оборудования или стандартных редукторов это часто не требуется.

Распространённая ошибка — рассматривать класс точности как самостоятельный показатель качества. Это не так. Подшипник класса P5, установленный на неровную посадочную поверхность вала или в корпус с недостаточно точной обработкой, не будет работать как прецизионный узел. Сопряжённые детали также должны соответствовать аналогичному стандарту.

В чём покупатели чаще всего ошибаются

В промышленном снабжении регулярно встречается следующая ситуация: требуемый класс точности копируют со старого чертежа, не проверяя, изменились ли условия эксплуатации. Если конструкция машины была переработана, смазка заменена или скорость увеличена, прежний класс точности может уже не подходить. Возможна и обратная ситуация. В некоторых заказах на замену указывают P5 только потому, что это кажется более надёжным выбором, хотя речь идёт о низкоскоростном подшипнике корпуса, для которого обычно достаточно P0 или P6.

Ещё одна проблема — смешение понятий класса точности и внутреннего зазора. С точки зрения рабочих характеристик они взаимосвязаны, но не являются одним и тем же. Класс точности определяет точность и допуски. Классы зазора, такие как C2, C0, C3, C4 и C5, определяют внутренний зазор между кольцами и телами качения. Высокоскоростному электродвигателю могут потребоваться одновременно определённый класс точности и тщательно выбранный зазор, поскольку тепловое расширение изменяет рабочую посадку. Если правильно выбран только один из этих параметров, подшипник всё равно может перегреваться или работать с повышенным уровнем шума.

Практический подход к выбору между P0, P6, P5 и P4

Универсального способа выбора не существует, однако простая логика предварительной оценки может помочь.

P0 обычно является отправной точкой для стандартных промышленных условий эксплуатации. Если скорость машины умеренная, нагрузка стабильна и отсутствуют строгие требования к точности вращения или низкому уровню вибрации, этого класса обычно достаточно.

P6 обычно рассматривают, когда машине требуется более высокая точность вращения или более плавная работа, но не на уровне настоящего высокоточного оборудования. Многие применения в электродвигателях и редукторах относятся к этой промежуточной категории, хотя окончательная пригодность всё равно зависит от посадки, смазки и качества сборки.

P5 и P4 обычно выбирают, когда точность вращения напрямую связана с производительностью машины или когда ограничения по скорости и вибрации значительно жёстче. В таком случае стоит проверить всю систему: допуски вала, геометрию корпуса, конструкцию предварительного натяга или зазора и даже условия транспортировки. Покупка подшипника более высокого класса без учёта этих деталей часто становится дорогостоящим компромиссом, а не реальным улучшением.

Класс точности и зазор следует рассматривать вместе

В радиальных шарикоподшипниках класс точности показывает, насколько точно изготовлен подшипник, а зазор помогает определить его поведение после установки. Это особенно важно для электродвигателей, вентиляторов и общего промышленного вращающегося оборудования. Подшипник с высокой точностью, но неправильно выбранным зазором может создавать избыточный предварительный натяг после установки, особенно если внутреннее кольцо нагревается сильнее наружного.

Именно поэтому на практике полезны варианты продукции с несколькими классами точности и различными величинами зазора. Например, радиальный шарикоподшипник NTN-6214CM доступен в классах P0, P6, P5 и P4, с вариантами зазора от C2 до C5. На бумаге это выглядит как перечень характеристик. При реальной закупке это означает, что подшипник одного и того же типоразмера можно адаптировать к совершенно разным условиям эксплуатации, не выбирая один универсальный вариант.

Почему размеры и материал также имеют значение

Обсуждение точности может стать слишком абстрактным, если рассматривать её отдельно от самого подшипника. Например, подшипник типа 6214CM с диаметром отверстия 70 мм, наружным диаметром 125 мм и шириной 24 мм подходит для широкого спектра промышленного оборудования. Если он изготовлен из хромистой стали GCr15 и оснащён стальным сепаратором, это указывает на распространённую промышленную конфигурацию, а не на специализированную конструкцию для узкого применения. Поэтому вопрос заключается уже не столько в том, является ли подшипник «хорошим», сколько в том, соответствуют ли выбранные класс точности и зазор посадке на валу, скорости, способу смазки и предполагаемому рабочему циклу.

Именно здесь важен опыт в сфере импорта и экспорта. Разные покупатели могут запрашивать одну и ту же размерную модель, но предъявлять различные требования к стандартам, документации или поставкам OEM. Поставщик, который понимает как производственные, так и экспортные процессы, обычно лучше подготовлен к выявлению таких несоответствий до отгрузки.

Какие вопросы стоит задать перед размещением заказа

Если условия применения определены не полностью, следующие вопросы обычно важнее одного лишь сравнения брендов:

• Какова фактическая рабочая скорость, а не только скорость, указанная на паспортной табличке двигателя?
• Входят ли вибрация, шум или точность позиционирования в требования к приёмке?
• Каковы посадки вала и корпуса, и насколько стабильно качество обработки?
• Приведёт ли рабочая температура к уменьшению внутреннего зазора после установки?
• Предназначен ли подшипник для стандартной замены, производства OEM или модернизированного узла?

Если ответы на эти вопросы неясны, обычно безопаснее не переходить сразу к самому высокому классу точности, а сначала проверить всю систему установки и условия эксплуатации. Многие проблемы с подшипниками, которые связывают с классом точности, на самом деле вызваны загрязнением, неправильной посадкой или ошибками при смазывании.

Классы точности радиальных шарикоподшипников полезны, когда они соответствуют конкретным эксплуатационным требованиям. Они гораздо менее полезны, если рассматривать их как упрощённый маркетинговый ориентир. При выборе оптимальный результат обычно достигается совместным балансированием класса точности, зазора, нагрузки, скорости и качества установки. Именно в этот момент выбор подшипника перестаёт быть простым изучением каталога и превращается в надёжное инженерное решение.
