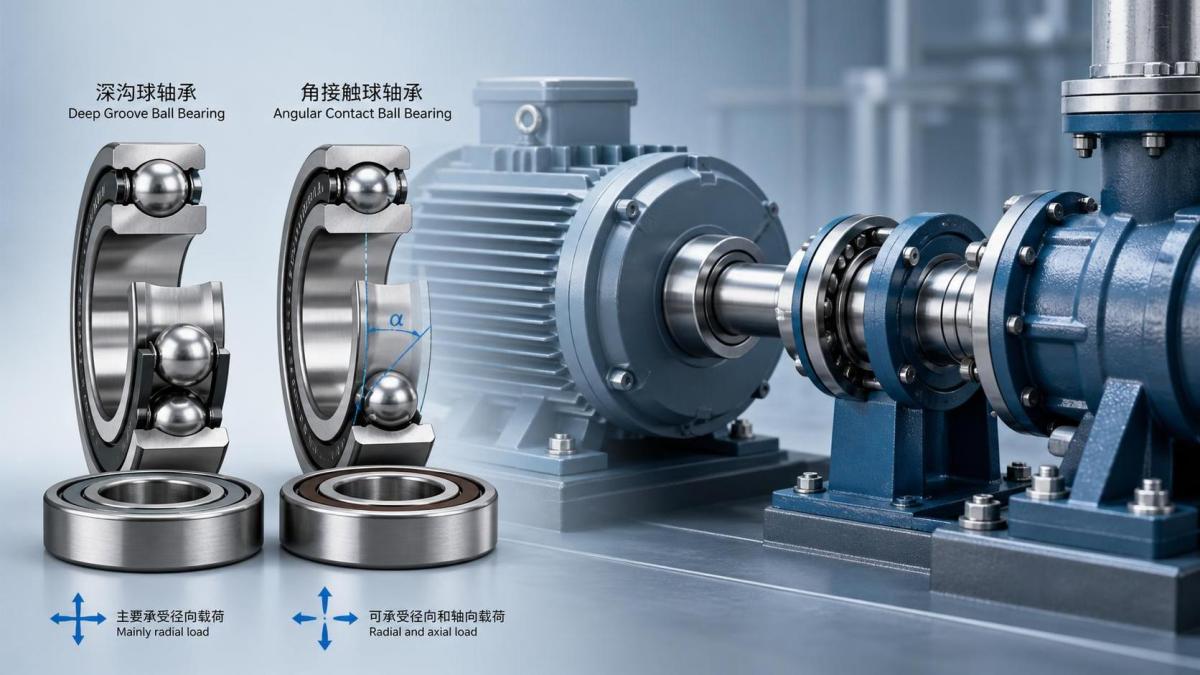

Шарикоподшипники глубокого канавочного типа и радиально-упорные шарикоподшипники на первый взгляд могут выглядеть одинаково, однако их внутренняя геометрия приводит к совершенно разным эксплуатационным характеристикам, когда начинают иметь значение частота вращения, направление нагрузки, посадочные допуски и рабочая температура. Основное различие заключается в конструкции дорожек качения. Шарикоподшипник глубокого канавочного типа имеет дорожки качения, позволяющие эффективно воспринимать радиальную нагрузку, а также умеренную осевую нагрузку в обоих направлениях. Радиально-упорный шарикоподшипник выполнен с контактным углом между шариками и дорожками качения, поэтому он лучше подходит для комбинированных нагрузок и способен воспринимать более высокую осевую нагрузку, особенно если она действует в определённом направлении.

Это конструктивное различие влияет на выбор подшипника гораздо сильнее, чем обычная таблица каталожных характеристик. В шарикоподшипнике глубокого канавочного типа контакт между шариками и дорожками качения оптимизирован для плавного хода, низкого трения и широкого применения общего назначения. Такие подшипники широко используются в электродвигателях, насосах, вентиляторах, бытовом оборудовании, конвейерах и лёгком промышленном оборудовании, поскольку они допускают относительно высокую частоту вращения и не требуют сложного монтажа. Радиально-упорные подшипники более чувствительны к схеме установки и предварительному натягу. Их часто выбирают для шпинделей станков, насосов с осевой нагрузкой, редукторов и узлов, где наряду с частотой вращения требуется высокая точность позиционирования вала.

Направление нагрузки меняет выбор

При сравнении шарикоподшипника глубокого канавочного типа и радиально-упорного подшипника первый технический вопрос обычно касается не размера, а направления нагрузки. Подшипник глубокого канавочного типа хорошо воспринимает радиальную нагрузку и осевую нагрузку с обеих сторон, однако его осевая грузоподъёмность ограничена геометрией канавки и внутренним зазором. Если в рабочем режиме присутствует непрерывная осевая нагрузка, ударная осевая нагрузка или комбинированная нагрузка при высокой частоте вращения, радиально-упорный подшипник обычно обеспечивает более стабильный результат, поскольку контактный угол направляет усилие через тела качения по более контролируемой траектории.

Однорядные радиально-упорные подшипники обычно воспринимают осевую нагрузку только в одном направлении, поэтому их часто устанавливают попарно. Схема установки имеет большое значение: монтаж по схеме «спина к спине» обычно повышает жёсткость при восприятии опрокидывающего момента, тогда как схема «лицом к лицу» легче компенсирует некоторую несоосность. Тандемная установка может применяться, если преобладает осевая нагрузка в одном направлении. Для шарикоподшипников глубокого канавочного типа такой уровень требований к подбору пары обычно не нужен, что является одной из причин их широкого применения в более простых системах валов.

Частота вращения, трение и нагрев

Оба типа подшипников могут работать на высокой частоте вращения при правильном выборе смазки, конструкции сепаратора и посадок, однако их эксплуатационное поведение не идентично. Шарикоподшипники глубокого канавочного типа обычно обеспечивают очень низкое трение и простое обслуживание системы смазки. В стандартных условиях эксплуатации при консистентной смазке они часто работают тихо и стабильно. Радиально-упорные подшипники также могут работать на высокой частоте вращения, особенно в прецизионных исполнениях, но предварительный натяг и выбор смазки становятся значительно более чувствительными параметрами. Чрезмерный предварительный натяг быстро повышает температуру, а недостаточный натяг может привести к вибрации, проскальзыванию или низкой точности хода.

Именно здесь технология монтажа начинает влиять на срок службы подшипника сильнее, чем его номинальный тип. Правильно выбранный радиально-упорный подшипник может преждевременно выйти из строя, если его установить без контроля предварительного натяга, перпендикулярности заплечика или допуска проставочного кольца. Шарикоподшипник глубокого канавочного типа также может выйти из строя при чрезмерно плотных посадках с натягом, некруглом посадочном месте в корпусе или уменьшении внутреннего зазора из-за теплового расширения во время работы. При анализе отказов в эксплуатации эти особенности сборки часто ошибочно принимают за дефекты материала.

Жёсткость и управление положением вала

Радиально-упорные подшипники обычно выбирают, когда важны точное осевое позиционирование и жёсткость. Контактный угол позволяет подшипнику противостоять комбинированным усилиям с меньшей упругой деформацией под нагрузкой по сравнению с конструкцией глубокого канавочного типа общего назначения в тех же рабочих условиях. Это имеет значение для шпинделей, прецизионных приводных систем и оборудования, в котором прогиб влияет на качество обработки, зацепление зубчатых колёс или эффективность уплотнения.

Шарикоподшипники глубокого канавочного типа более устойчивы к эксплуатационным отклонениям в стандартном вращающемся оборудовании, особенно если вал испытывает преимущественно радиальную нагрузку и лишь умеренную осевую нагрузку. Их также проще приобретать в различных классах зазора, вариантах уплотнения и исполнения с защитными шайбами. В загрязнённых средах герметичные шарикоподшипники глубокого канавочного типа могут снизить сложность технического обслуживания. Радиально-упорные подшипники обычно требуют более чистых условий сборки и повышенного внимания к чистоте смазки, поскольку точность хода во многом зависит от состояния дорожек качения.

Особенности материалов и производства

Для обоих типов подшипников важны чистота подшипниковой стали, стабильность термической обработки, точность шлифования дорожек качения и качество сепаратора. Практическое различие заключается в том, что радиально-упорные подшипники обычно быстрее выявляют производственные отклонения в ответственных применениях. Радиальное биение, стабильность контактного угла и точность размеров влияют на поведение предварительного натяга и допустимую частоту вращения. Шарикоподшипники глубокого канавочного типа также чувствительны к этим факторам, но часто используются в системах с более широкими диапазонами допусков.

Качество поверхности также имеет значение при запуске и при смазке в условиях тонкой плёнки. Низкое качество поверхности дорожек качения может повышать уровень шума, трение и локальный нагрев. В экспортных сделках следует письменно подтверждать стандарты размеров, класс внутреннего зазора, материал сепаратора и тип уплотнения, поскольку одних только правильных габаритных размеров недостаточно для обеспечения одинакового поведения подшипника в работе. Недоразумения часто возникают, когда одна сторона заказывает подшипник только по номеру, в то время как фактическое применение требует определённого зазора, класса вибрации или объёма заправки смазкой.

Часто недооцениваемые риски монтажа

Иногда считается, что шарикоподшипники глубокого канавочного типа можно устанавливать запрессовкой без особой подготовки. Это распространённая ошибка. Усилие запрессовки должно передаваться через кольцо, устанавливаемое с натягом; в противном случае тела качения могут оставить вмятины на дорожках качения. Для радиально-упорных подшипников действует то же правило, однако последствия более серьёзны при попарной установке и наличии предварительного натяга. Установка несогласованных подшипников, изменение их ориентации или повторное использование изношенных проставочных колец могут привести к нагреву и шуму, которые проявятся только через несколько часов работы.

Ещё одна распространённая ошибка — игнорирование взаимосвязи посадок вала и корпуса с тепловым расширением. Для внутреннего кольца, воспринимающего вращающуюся нагрузку, обычно требуется посадка с натягом, тогда как посадка в корпусе может быть более свободной в зависимости от направления нагрузки и условий эксплуатации. Если оба кольца зафиксированы слишком плотно без учёта теплового расширения, внутренний зазор может исчезнуть. При чрезмерно свободных посадках возможно проворачивание кольца, повреждение посадочных поверхностей и образование частиц оксида железа.

Границы применения

Шарикоподшипники глубокого канавочного типа часто являются практичным выбором для компактного оборудования со смешанными, но умеренными нагрузками, умеренными требованиями к компенсации несоосности и стандартными ожиданиями по техническому обслуживанию. Радиально-упорные подшипники более целесообразны там, где осевая нагрузка действует постоянно, требуется точное направление вала или необходима повышенная жёсткость. Эта граница не является абсолютной: в некоторых машинах оба типа применяются на разных позициях одной и той же линии вала.

В системах, где преобладает высокая радиальная нагрузка, а не комбинированная нагрузка, характерная для шарикоподшипников, может рассматриваться другая конструкция тела качения. Например, цилиндрические роликоподшипники являются разъёмными подшипниками с линейным контактом роликов, малым коэффициентом трения, высокой жёсткостью и большой радиальной грузоподъёмностью. Такие типы, как N, NU, NJ, NF, NUP, NN и NNU, широко применяются в средних и крупных электродвигателях, генераторах, шпинделях станков, редукторах и прокатных станах, особенно когда важны простота установки и демонтажа.

Особенности закупки и транспортировки, влияющие на эксплуатационные характеристики

Ошибки выбора часто возникают ещё до монтажа. Подшипники, отправленные без подтверждённых требований к защите от ржавчины, состоянию упаковки или инструкциям по повторной смазке, могут прибыть технически соответствующими, но непригодными для полноценной эксплуатации. Воздействие влаги во время длительной транспортировки может вызвать пятна на дорожках качения. Упаковка смешанных партий может привести к потере прослеживаемости, когда позднее возникают проблемы с вибрацией или шумом. Также следует подтвердить, предназначен ли подшипник для масляной смазки, заправки консистентной смазкой или поставки в сухом состоянии, поскольку чрезмерное количество смазки при запуске может повысить температуру, а недостаточное количество быстро повредить контактные поверхности.

Для радиально-упорных подшипников при необходимости следует указывать конфигурацию пары и статус универсального согласования. Для шарикоподшипников глубокого канавочного типа не менее важны внутренний зазор и конфигурация уплотнения. Тихоходный подшипник электродвигателя с низкими требованиями к вибрации — это не то же самое изделие, что открытый подшипник с такими же габаритными размерами, предназначенный для редуктора с масляной ванной.

Распространённые ошибки при выборе между шарикоподшипником глубокого канавочного типа и радиально-упорным подшипником

• Считать, что возможность восприятия осевой нагрузки в обоих направлениях автоматически говорит в пользу конструкции глубокого канавочного типа, даже если осевая нагрузка является непрерывной, значительной и действует при высокой частоте вращения.
• Выбирать радиально-упорные подшипники для любого высокоскоростного применения без оценки способности системы контролировать предварительный натяг, соосность и чистоту смазки.
• Считать взаимозаменяемость по размерам доказательством функциональной взаимозаменяемости.
• Рассматривать шум, нагрев или преждевременный износ как проблему типа подшипника, хотя первопричиной могут быть ошибка посадки, загрязнение, неточность заплечика вала или повреждение при обращении.

Правильное сравнение заключается не в том, какой подшипник в целом лучше, а в том, какая внутренняя геометрия соответствует реальной траектории нагрузки и условиям сборки. После прояснения этого вопроса различия между стабильной эксплуатацией и повторяющимися отказами становится значительно легче объяснить на этапах разработки чертежей, закупки и технического обслуживания.
