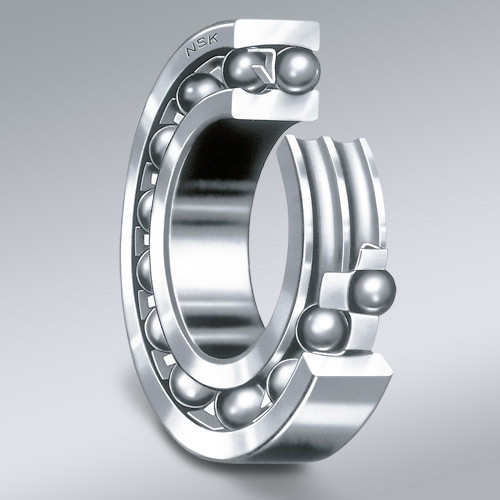

Что такое радиальный шарикоподшипник с глубоким желобом?

Радиальный шарикоподшипник с глубоким желобом — это неразъемный радиальный подшипник, состоящий из внутреннего кольца, наружного кольца, комплекта прецизионных стальных шариков и сепаратора. Термин «глубокий желоб» относится к глубоким непрерывным дорожкам качения, выполненным на внутреннем и наружном кольцах.

К основным конструктивным компонентам относятся:

• Внутреннее кольцо: плотно устанавливается на вращающийся вал.

• Наружное кольцо: остается неподвижным внутри посадочного отверстия корпуса.

• Стальные шарики: сферические тела качения, которые минимизируют вращательное трение вдоль дорожки качения.

• Сепаратор (держатель): обеспечивает равномерное расположение шариков, предотвращая их контакт и накопление тепла.

• Уплотнения или защитные шайбы: защитные барьеры (металлические защитные шайбы или резиновые уплотнения), удерживающие внутреннюю смазку и препятствующие проникновению внешней пыли или влаги.

Как работают радиальные шарикоподшипники с глубоким желобом?

Радиальные шарикоподшипники с глубоким желобом работают по принципу трения качения, а не трения скольжения. Когда внутреннее кольцо вращается вместе с валом, стальные шарики плавно перекатываются внутри глубоких каналов дорожки качения.

Геометрия желоба дорожки качения точно соответствует кривизне стальных шариков. Такая плотная контурная посадка позволяет подшипнику воспринимать высокие радиальные нагрузки (силы, перпендикулярные валу), а также умеренные осевые нагрузки (силы, параллельные валу) в обоих направлениях, обеспечивая плавную работу на чрезвычайно высоких скоростях.

Радиальный шарикоподшипник с глубоким желобом и радиально-упорный подшипник

При проектировании систем передачи мощности инженеры часто сравнивают конструкции с глубоким желобом с другими радиальными подшипниками:

Радиальный шарикоподшипник с глубоким желобом и цилиндрический роликоподшипник

В то время как подшипники с глубоким желобом используют точечный контакт стальных шариков, в цилиндрических роликоподшипниках применяется линейный контакт цилиндрических роликов.

• Точечный контакт и линейный контакт: стальные шарики обеспечивают точечный контакт, что дает значительно более низкое трение и превосходные характеристики при высоких скоростях.

• Грузоподъемность: цилиндрические роликоподшипники обеспечивают значительно более высокую радиальную грузоподъемность благодаря линейному контакту, но не могут так же эффективно работать на высоких скоростях и воспринимать значительные осевые нагрузки, как подшипники с глубоким желобом.

Открытые и герметичные радиальные шарикоподшипники с глубоким желобом

Правильный выбор типа защиты непосредственно влияет на срок службы подшипника и требования к техническому обслуживанию:

• Открытые подшипники: не имеют уплотнений или защитных шайб. Для них требуются внешние системы масляной или консистентной смазки; они идеально подходят для чистых закрытых сред, например редукторов.

• Герметичные подшипники/подшипники с защитными шайбами: на заводе предварительно заполнены консистентной смазкой. Они блокируют грязь и загрязнения, обеспечивая решение с минимальным обслуживанием, которое часто служит на протяжении всего срока эксплуатации подшипника.

Радиальные шарикоподшипники с глубоким желобом ZZ и 2RS

Для закрытых подшипников выбор правильного кода уплотнения имеет решающее значение для условий эксплуатации:

• ZZ (двойные металлические защитные шайбы): бесконтактные стальные защитные шайбы, установленные с обеих сторон. Они обеспечивают низкое трение, поддерживают высокую скорость вращения и защищают от крупных частиц грязи.

• 2RS (двойные резиновые уплотнения): контактные уплотнения из синтетического каучука с обеих сторон. Они обеспечивают превосходную защиту от воды, мелкой пыли и влаги, однако создают немного большее сопротивление вращению по сравнению с металлическими защитными шайбами.

Как выбрать радиальные шарикоподшипники с глубоким желобом

Выбор подходящего подшипника для механической системы требует оценки нескольких эксплуатационных параметров:

1. Требования к нагрузке: рассчитайте динамические радиальные и осевые силы, действующие на вал.

2. Ограничения по скорости: проверьте максимальные рабочие обороты в минуту относительно предельной тепловой скорости подшипника.

3. Воздействие окружающей среды: определите, является ли зона установки чистой, пыльной, влажной или подверженной воздействию агрессивных химических веществ.

4. Ограничения по размерам: сопоставьте диаметр вала со стандартными номерами серий ISO (например, серии 6000, 6200, 6300, 6400).

Объяснение радиального зазора шарикоподшипников с глубоким желобом

Внутренний зазор — это общее расстояние, на которое одно кольцо подшипника может перемещаться относительно другого в радиальном или осевом направлении.

• Классы зазора: стандартный зазор обозначается как CN (Normal). Уменьшенный зазор классифицируется как C2, а увеличенные диапазоны зазора обозначаются как C3, C4 и C5.

• Тепловое расширение: для применений, работающих при высоких температурах, требуется зазор C3 или выше, чтобы компенсировать тепловое расширение внутреннего кольца без заклинивания стальных шариков.

Классы точности радиальных шарикоподшипников с глубоким желобом

Точность размеров подшипника и точность вращения определяются международными стандартами (ISO 492 или классами ABEC):

• Стандартная точность (ISO Normal / ABEC 1): подходит для общего промышленного оборудования, насосов и сельскохозяйственной техники.

• Высокая точность (ISO P6, P5 / ABEC 3, ABEC 5): требуется для электродвигателей, автомобильных приводов и прецизионного электроинструмента.

• Сверхвысокая точность (ISO P4 / ABEC 7): применяется для высокоскоростных шпинделей станков и аэрокосмического оборудования.

Применение радиальных шарикоподшипников с глубоким желобом

Благодаря универсальности, долговечности и экономической эффективности радиальные шарикоподшипники с глубоким желобом используются практически во всех отраслях промышленности:

• Электродвигатели и генераторы: обеспечивают тихую работу с низким уровнем вибрации на высоких скоростях.

• Автомобильная промышленность: используются в генераторах, коробках передач, стартерах и ступицах колес.

• Бытовая техника: являются важными компонентами стиральных машин, кондиционеров и пылесосов.

• Сельскохозяйственная техника: устанавливаются на валах отбора мощности (PTO) тракторов и в уборочных машинах.

Причины выхода из строя радиальных шарикоподшипников с глубоким желобом

Понимание распространенных режимов отказа помогает специалистам по техническому обслуживанию предотвращать преждевременные простои оборудования:

• Недостаточная смазка: недостаточное количество консистентной смазки или ухудшение свойств масла вызывают чрезмерное металлическое трение, точечное выкрашивание и перегрев.

• Загрязнение: проникновение абразивной грязи или воды повреждает поверхности дорожек качения и вызывает выкрашивание.

• Несоосность: неправильная центровка вала приводит к неравномерному распределению нагрузки на стальные шарики и ускоряет усталостное разрушение.

• Электрическое рифление: паразитные электрические токи, проходящие через подшипники электродвигателя, создают микроскопические кратеры на дорожках качения.

Руководство по смазке радиальных шарикоподшипников с глубоким желобом

Правильная смазка поддерживает защитную жидкостную пленку между телами качения и дорожками качения:

• Консистентная смазка: используется более чем в 80% применений. Герметичные подшипники (2RS/ZZ) поставляются с предварительно нанесенной смазкой (обычно заполнение составляет от 30% до 50% внутреннего свободного пространства).

• Масляная смазка: предпочтительна при высоких скоростях или высоких рабочих температурах, когда циркулирующее масло способствует отводу тепла.

Факторы, влияющие на цену радиальных шарикоподшипников с глубоким желобом

При оценке бюджета оптовых закупок цены на подшипники варьируются в зависимости от следующих факторов:

• Качество сырья: высококачественная вакуумно-дегазированная хромистая сталь (GCr15 / AISI 52100) или нержавеющая сталь увеличивает стоимость сырья.

• Класс точности: более высокие классы точности (P5/P4) требуют более жестких допусков обработки, что повышает себестоимость единицы продукции.

• Выбор уплотнений и смазки: специальные высокотемпературные смазки или изготовленные по индивидуальному заказу уплотнения из синтетического каучука влияют на окончательную цену.

Как найти поставщика радиальных шарикоподшипников с глубоким желобом

Сотрудничество с опытным поставщиком обеспечивает долгосрочную стабильность цепочки поставок и надежность продукции:

• Проверьте систему управления качеством на заводе: убедитесь, что поставщик имеет сертификаты ISO 9001 и IATF 16949 (для автомобильного класса).

• Запросите отчеты об испытаниях материалов: попросите сертификаты химического анализа и журналы испытаний твердости подшипниковой стали.

• Оцените глубину запасов: квалифицированный поставщик поддерживает широкий ассортимент на складе по распространенным сериям (6000, 6200, 6300) для быстрой отгрузки.

Руководство по производителям радиальных шарикоподшипников с глубоким желобом

Прямые закупки у специализированного производителя радиальных шарикоподшипников с глубоким желобом обеспечивают конкурентоспособные оптовые цены, возможности индивидуального OEM-производства и прямую инженерную поддержку. Ведущие производители используют автоматизированные линии шлифования и сборки, 100%-ный контроль шума/вибрации (с использованием приборов S0910 или BVT) и строгий металлургический контроль, гарантируя бездефектную работу продукции на экспортных рынках по всему миру.
