Для шпинделя, в работе которого определяющее значение имеет скорость, меньший угол контакта часто становится более подходящей отправной точкой. Больший угол обычно лучше подходит, если конструкция определяется осевой нагрузкой и осевой жесткостью. Это сравнение наиболее справедливо для подшипников сопоставимой серии. Шарикоподшипник с угловым контактом и большим углом может оказаться лучшим выбором даже при высокой скорости, если его внутренняя конструкция, предварительный натяг, смазка и охлаждение соответствуют условиям работы.

При технической оценке важно выяснить, способен ли подшипник выдерживать требуемую нагрузку на заданной скорости, сохраняя приемлемые температуру, жесткость и ресурс. Угол контакта помогает ответить на этот вопрос, но сам по себе не определяет ни предельную скорость, ни грузоподъемность. Если сначала выбрать угол, а условия эксплуатации проверить позже, конструкция может перегреваться или не обеспечивать достаточную способность воспринимать осевую нагрузку.

Как угол контакта влияет на передачу нагрузки

Угол контакта — это угол между линией действия силы, проходящей через точки контакта шарика и дорожек качения, и плоскостью, перпендикулярной оси подшипника. При увеличении угла возрастает осевая составляющая силы контакта. В упрощенной геометрической модели осевая составляющая пропорциональна синусу угла. Это объясняет, почему больший угол обычно способствует восприятию осевой нагрузки.

Эта зависимость помогает понять направление влияния, но не позволяет рассчитать грузоподъемность подшипника. Фактическая грузоподъемность зависит от размера и количества шариков, геометрии дорожек качения, материала и распределения нагрузки. Сравнение двух подшипников только по углу может ввести в заблуждение, если их внутренняя конструкция различается.

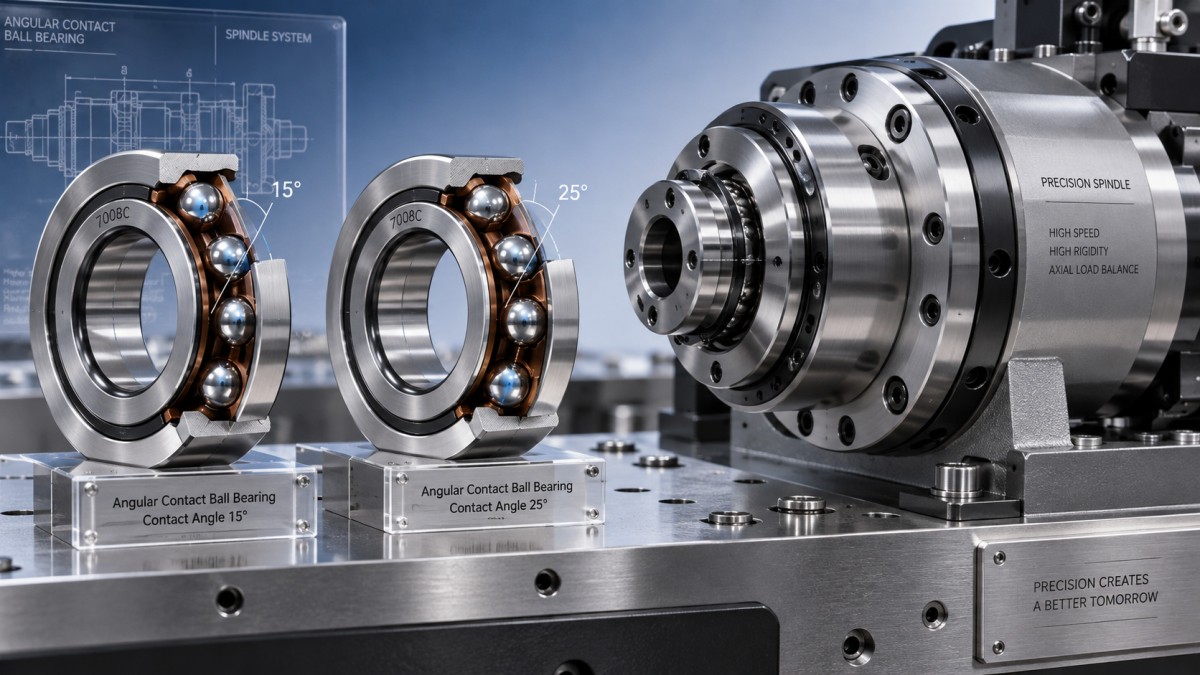

В каталогах подшипников с угловым контактом встречаются такие углы, как 15°, 25° и 40°, однако доступные варианты зависят от серии и производителя. В сопоставимых конструкциях меньший угол обычно подходит для высокоскоростных шпинделей, промежуточный угол обеспечивает компромисс при комбинированной нагрузке, а больший угол предпочтителен при более высокой осевой нагрузке и повышенных требованиях к осевой жесткости. Это общие тенденции выбора, а не универсальные границы применимости.

Номинальный угол контакта также отличается от рабочего угла контакта. Предварительный натяг, внешняя нагрузка, посадки и тепловое расширение изменяют условия контакта. На высокой скорости центробежные силы, действующие на шарики, могут менять углы контакта на внутренней и наружной дорожках качения. Поэтому каталожный угол описывает конструкцию, но не полностью характеризует подшипник при любых условиях эксплуатации.

Почему меньший угол не гарантирует более высокую скорость подшипника

В сопоставимой серии подшипников меньший угол обычно способствует эффективной работе на высокой скорости. Однако допустимая рабочая скорость подшипника также ограничивается трением, динамикой шариков, работой сепаратора, подачей смазки и отводом тепла. Если менять угол контакта, не учитывая эти факторы, улучшение может оказаться незначительным — или это приведет к проблемам с нагрузкой в других условиях.

Рассмотрим шпиндель с умеренной радиальной нагрузкой, небольшой осевой нагрузкой и длительной работой на высокой скорости. Конструкция с меньшим углом может обеспечить достаточную осевую опору и хорошие рабочие характеристики. Если силы резания создают значительную осевую нагрузку или требуют точного осевого позиционирования, такой выбор может потребовать большего предварительного натяга или другой схемы установки. Увеличение предварительного натяга для компенсации недостаточной жесткости может снизить ожидаемое преимущество по скорости.

Имеет значение и размер подшипника. Одинаковая частота вращения предъявляет разные эксплуатационные требования к подшипникам малого и большого размера. При сравнении каталожных данных следует учитывать размеры подшипника и его внутреннюю конструкцию, а не считать, что значение частоты вращения можно перенести с одного размера на другой.

Опубликованные справочные и предельные частоты вращения также требуют внимательного прочтения. Они могут отражать различные тепловые или механические ограничения и рассчитываться для заданных условий смазки, монтажа и нагрузки. Значение частоты вращения для отдельного подшипника автоматически не применимо к паре с предварительным натягом. Используйте рекомендации производителя для фактической схемы установки и условий эксплуатации, включая возможное снижение допустимой частоты вращения.

Ограничивающим фактором может стать смазка, а не номинальный угол контакта. Избыток пластичной смазки способен увеличить сопротивление перемешиванию и температуру; недостаточная подача смазки может нарушить формирование пленки. Системы смазки маслом предъявляют собственные требования к расходу, вязкости и отводу тепла. Обоснованная оценка скоростных характеристик связывает выбор подшипника со смазочной системой, а не предполагает, что обозначение для высокоскоростного применения автоматически решает обе задачи.

Предварительный натяг и схема установки могут изменить компромисс

Предварительный натяг устраняет внутренний зазор и обеспечивает жесткость еще до приложения внешней нагрузки. Он может повысить точность вращения и помочь поддерживать подходящие условия контакта, но также увеличивает внутреннюю нагрузку и трение. Избыточный предварительный натяг способен повысить температуру и сократить усталостный ресурс, даже если внешняя нагрузка кажется небольшой.

Рабочий предварительный натяг может существенно отличаться от монтажного. На тепловое расширение влияют температуры вала и корпуса, посадки, материалы компонентов и расстояние между подшипниками. В зависимости от схемы установки разница в тепловом расширении может увеличивать или уменьшать предварительный натяг. Поэтому удовлетворительная проверка вращения на холодном оборудовании мало говорит о его поведении после достижения рабочей температуры.

Жесткий предварительный натяг, заданный положением, и пружинный предварительный натяг по-разному реагируют на эти изменения. Жесткая схема обеспечивает высокую жесткость, но требует точного контроля размерных и тепловых факторов. Пружинная схема допускает перемещение и помогает поддерживать более постоянное усилие предварительного натяга, но имеет другие характеристики жесткости. Выбор зависит от требований машины к точности и ее теплового режима.

Схема установки не менее важна, поскольку однорядный подшипник с угловым контактом в основном воспринимает осевую нагрузку в одном направлении. Для применений с переменной осевой нагрузкой обычно требуется установка подшипников в противоположных направлениях или другая конфигурация, способная воспринимать нагрузку в обоих направлениях.

• Установка по схеме «О»: Расходящиеся линии действия нагрузок обеспечивают более высокую сопротивляемость опрокидывающим моментам, поэтому такая схема подходит там, где необходимо контролировать наклон вала.
• Установка по схеме «Х»: Сходящиеся линии действия нагрузок обеспечивают меньшую моментную жесткость, чем у сопоставимой установки по схеме «О»; также отличается реакция на условия центровки и монтажа.
• Тандемная установка: Подшипники, ориентированные в одном направлении, при правильном подборе совместно воспринимают осевую нагрузку, однако для восприятия нагрузки в обратном направлении требуется противоположно ориентированный подшипник или комплект подшипников.

Эти различия могут иметь большее значение, чем небольшое изменение угла контакта. Для консольного инструмента или нагрузки определяющим фактором может быть моментная жесткость. При длительной осевой нагрузке в одном направлении на первый план может выйти распределение нагрузки между подшипниками. Одно лишь увеличение угла не исправит неподходящую схему установки.

Как читать спецификацию, не делая выводов о характеристиках

В качестве примера можно привести шарикоподшипник с угловым контактом NTN-HTA030UAT2DB, указанный под моделью HTA030UAT2DB/GNP4 с размерами: диаметр отверстия 150 mm, наружный диаметр 225 mm и ширина 67.5 mm. Эти размеры позволяют предварительно проверить установочные габариты. Однако они не определяют угол контакта, допустимую рабочую скорость или осевую жесткость.

В описании указана доступность класса точности P4, однако класс точности и угол контакта отвечают на разные вопросы. Точность характеризует размерную точность и точность вращения. Сама по себе она не определяет предварительный натяг, грузоподъемность или тепловые характеристики. Аналогично, общий перечень классов зазора не заменяет спецификацию предварительного натяга для подобранного комплекта подшипников с угловым контактом.

Для конкретного заказа конфигурацию поставляемого изделия следует устанавливать по обозначениям производителя и техническому чертежу. Значения суффиксов могут различаться у разных брендов и семейств подшипников. Для оценки необходимы фактический угол контакта, схема установки подобранного комплекта, обозначение предварительного натяга, показатели грузоподъемности и условия смазки, указанные для данных по частоте вращения. Одной лишь совместимости по размерам и маркировки класса точности недостаточно для одобрения замены.

Выбор угла с учетом фактических условий работы

Начните с анализа спектра рабочих нагрузок: радиальной нагрузки, осевой нагрузки в каждом направлении, пиковых нагрузок, опрокидывающего момента и времени работы на каждой скорости. Отделите непрерывные режимы от кратковременных переходных. Пиковая осевая нагрузка может определять статическую безопасность, тогда как долговечность при усталости и тепловая пригодность зависят от длительной комбинированной нагрузки и рабочей температуры.

Затем определите, какие факторы ограничивают допустимую работу машины. Для высокоскоростного шпинделя с небольшой осевой нагрузкой начните с оценки конструкций с меньшим углом. Для применения с высокой осевой нагрузкой и строгими требованиями к осевому позиционированию рассмотрите конструкции с большим углом. Если важны оба требования, сравнивайте комплекты подшипников целиком, а не рассчитывайте, что промежуточный угол снимет все ограничения.

Итоговое сравнение должно включать три взаимосвязанные проверки: грузоподъемность и расчетный ресурс при заданном цикле работы; жесткость под рабочими нагрузками; тепловую пригодность при заданной скорости с выбранными предварительным натягом и смазкой. Используйте коэффициенты нагрузок и методы расчета, применимые к конкретному подшипнику. Одинаковые внешние нагрузки могут создавать разные внутренние условия при изменении угла, предварительного натяга или схемы установки.

При вводе в эксплуатацию динамика температуры, осевое смещение и характер работы могут помочь оценить, соответствует ли поведение собранной системы ожиданиям. Сам по себе рост температуры не указывает на неправильный угол контакта: схожие симптомы могут вызывать избыточный предварительный натяг, количество смазки, посадка или недостаточный отвод тепла. Если кандидат соответствует требованиям по осевой нагрузке только при большом предварительном натяге или требованиям по скорости лишь при условиях смазки, которые машина не может обеспечить, следует повторно оценить схему установки подшипников до утверждения спецификации.
