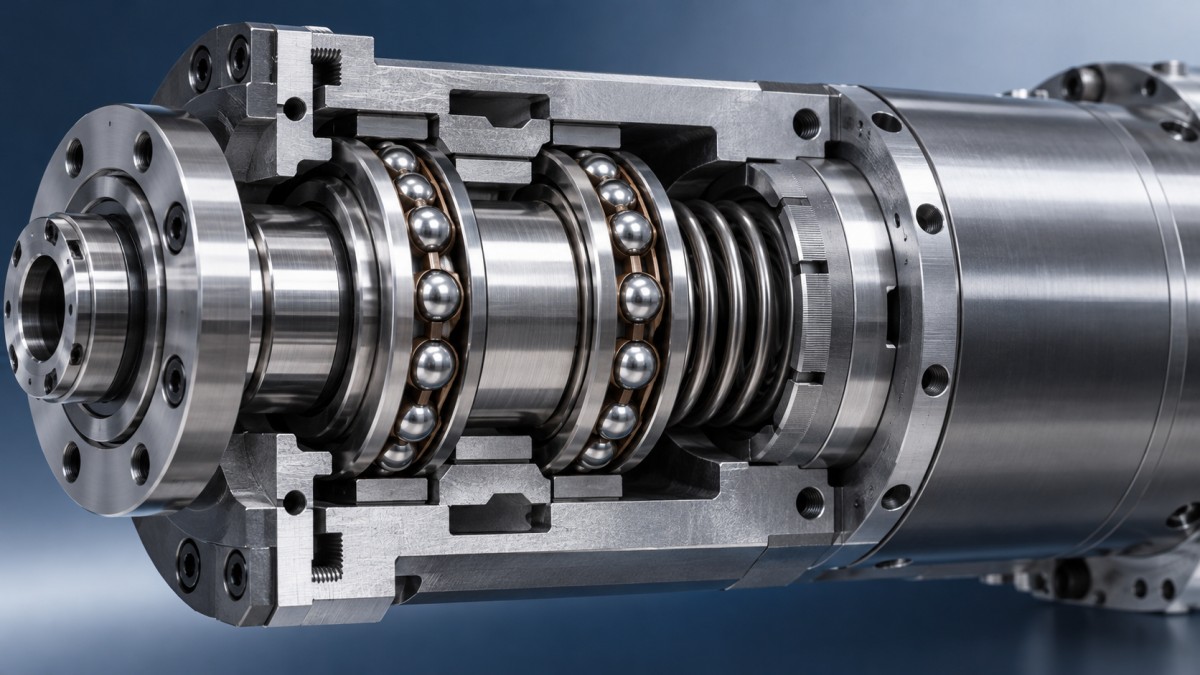

Выбирайте предварительный натяг радиально-упорных шарикоподшипников, определяя минимальное значение, при котором сохраняются требуемая жесткость и стабильный контакт в подшипниках на протяжении всего рабочего цикла шпинделя. Более высокий предварительный натяг может повысить жесткость, но также увеличивает контактные нагрузки и нагрев. Более низкое значение может обеспечить более высокую частоту вращения, однако оставляет шпиндель уязвимым к прогибу инструмента или потере контакта под действием переменных сил.

Поэтому выбор следует начинать с частоты вращения шпинделя, сил резания и теплового режима, а не с таких обозначений в каталоге, как «легкий» или «средний». Эти обозначения описывают исходное состояние для конкретной конструкции подшипника. Сами по себе они не определяют, как будет вести себя собранный шпиндель после прогрева.

Определите условия эксплуатации до выбора класса предварительного натяга

Предварительный натяг создает внутреннюю нагрузку между противоположно установленными подшипниками еще до воздействия внешней нагрузки при обработке. Это устраняет осевой зазор и повышает сопротивление смещению. Однако требуемый предварительный натяг зависит от всей подшипниковой опоры и допустимых отклонений положения инструмента.

Выбирайте предварительный натяг с учетом условий эксплуатации, предъявляющих к шпинделю разные требования:

• Максимальная непрерывная частота вращения: Учитывайте, как долго шпиндель работает на этой частоте, а не только заявленное максимальное значение.
• Силы резания: Определите радиальную силу, осевую силу в обоих направлениях и опрокидывающий момент, создаваемый вылетом инструмента.
• Требования к точности: Задайте допустимое смещение под нагрузкой, а также точность вращения без нагрузки.
• Рабочий цикл: Учитывайте холодный запуск, разгон, прерывистое резание и переходы между тяжелой обработкой и чистовой обработкой на высокой скорости.
• Тепловые условия: Учитывайте нагрев двигателя, смазку подшипников, охлаждение корпуса и разницу температур вала и корпуса.

Для шпинделя, который используется преимущественно для легкой чистовой обработки, может подойти меньший предварительный натяг, позволяющий контролировать нагрев при длительной работе на высокой скорости. Шпинделю, воспринимающему значительные силы резания, может потребоваться более высокая жесткость. Если один шпиндель должен выполнять обе задачи, оцените оба предельных режима: выбор только для наиболее тяжелого резания может ухудшить работу на высокой скорости.

Используйте данные производителя о жесткости и зависимости нагрузки от перемещения для конкретного комплекта подшипников. Прогиб на конце инструмента также зависит от изгиба вала, податливости корпуса и держателя инструмента. Увеличение предварительного натяга даст ограниченный эффект, если основное смещение обусловлено другой частью узла.

Предварительный натяг с фиксированным положением или постоянным усилием?

В схеме с фиксированным положением взаимное осевое положение колец подшипников ограничено, обычно с помощью согласованных торцов подшипников, дистанционных колец и зажимных элементов. Такая схема может обеспечить высокую жесткость узла, однако изменения размеров влияют на внутреннюю нагрузку. Небольшие различия в длине дистанционных колец, посадках или температурах могут существенно изменить предварительный натяг.

При предварительном натяге с постоянным усилием для приложения осевой силы используются пружины или другой податливый механизм, допускающий перемещение. Такая схема лучше компенсирует тепловое расширение при условии, что подвижное кольцо может свободно скользить, а ход пружины достаточен. В предусмотренном рабочем диапазоне приложенное усилие остается примерно постоянным; при этом внутренние контактные нагрузки шариков меняются в зависимости от скорости и внешней нагрузки.

Для шпинделя, работающего преимущественно на постоянной скорости и при предсказуемой нагрузке, предварительный натяг пружиной может быть подходящим вариантом. Если в приоритете точное позиционирование инструмента при переменной осевой силе, может лучше подойти фиксированный предварительный натяг. Ни одна из этих схем не отменяет необходимости рассчитывать распределение нагрузки и проверять тепловой режим.

Предварительный натяг при холодной сборке — лишь отправная точка

Предварительный натяг, измеренный или заданный при сборке, не обязательно совпадает с тем, который будет действовать во время обработки. Вал и корпус нагреваются с разной скоростью. Внутренние и наружные кольца расширяются по-разному, а осевое расширение изменяет взаимное положение опор подшипников. В зависимости от схемы эти факторы могут увеличить или уменьшить предварительный натяг.

В системе с фиксированным положением чрезмерный рабочий предварительный натяг может вызвать положительную обратную связь: повышенная контактная нагрузка приводит к большему нагреву, тепловое расширение изменяет геометрию, а возникший в результате дополнительный предварительный натяг вызывает еще больший нагрев. Стабильная температура при одной частоте вращения не подтверждает стабильность во всем рабочем диапазоне.

Высокая скорость также изменяет поведение подшипника из-за центробежных эффектов и изменения угла контакта. При сравнении вариантов используйте расчеты подшипников с учетом частоты вращения: одного статического значения жесткости недостаточно для оценки условий при максимальной скорости.

При такой оценке необходимо учитывать смазку. Избыток пластичной смазки или чрезмерная подача масла может увеличить сопротивление вращению и температуру, а недостаток смазки — повредить контактные поверхности. Оценивайте предварительный натяг с учетом предусмотренных типа и количества смазки, способа ее подачи и схемы охлаждения. Если температурная проблема вызвана смазкой, не следует автоматически решать ее снижением предварительного натяга.

Разделяйте геометрию подшипников и функции опор

Угол контакта влияет на способность радиально-упорного подшипника воспринимать осевую нагрузку и обеспечивать осевую жесткость. Больший угол контакта обычно повышает способность воспринимать осевую нагрузку, тогда как пригодность к работе на высокой скорости зависит от конструкции в целом, включая размер шариков, сепаратор, материалы и смазку. Поэтому угол контакта и предварительный натяг следует выбирать совместно.

Важна и схема установки. Пара подшипников по схеме «спина к спине» обычно лучше сопротивляется опрокидывающим моментам, чем сопоставимая пара по схеме «лицом к лицу». Подшипники, установленные тандемно, воспринимают осевую нагрузку в одном направлении; для восприятия нагрузки в обратном направлении требуется противоположная схема установки. Подшипники в комплекте должны быть согласованы и правильно ориентированы: добавление еще одного подшипника само по себе не обеспечивает предсказуемого распределения нагрузки.

Отдельный цилиндрический роликоподшипник может обеспечивать радиальную опору в другой части шпинделя. Например, NSK NN3024MBKRCC1P4 Radial Super Precision Bearing с отверстием диаметром 120 мм, наружным диаметром 180 мм и шириной 46 мм относится к этой категории радиальных опор. Его зазор и условия монтажа следует оценивать отдельно; он не заменяет функцию осевой фиксации пары радиально-упорных подшипников.

При подготовке запроса на подшипники в Jinan Lanyu, ассортимент которой включает цилиндрические роликоподшипники, укажите функцию каждой опоры шпинделя. Классы радиального зазора и классы предварительного натяга радиально-упорных подшипников описывают разные условия, и их не следует считать взаимозаменяемыми вариантами выбора.

Сравнивайте варианты по рабочим пределам, а не по обозначениям

Классы предварительного натяга не являются универсальными для разных производителей, размеров подшипников, углов контакта и конфигураций комплектов. Сравнивайте указанное усилие предварительного натяга, схему установки и данные о жесткости для каждого варианта. Одно и то же обозначение класса может соответствовать разным усилиям и разному поведению шпинделя.

Начните с вариантов с наименьшим доступным предварительным натягом и проверьте, удовлетворяют ли они требованиям к смещению и стабильности контакта. Увеличивайте предварительный натяг только в том случае, если расчеты выявили недостаточную жесткость или проблему потери контакта. Затем повторно оцените трение, рабочую температуру и ресурс с учетом возникающих внутренних и внешних нагрузок.

Если для достижения требуемой жесткости нужен предварительный натяг, вызывающий чрезмерный нагрев, пересмотрите конструкцию шпинделя. Более эффективным решением могут стать изменение расстояния между подшипниками, вылета инструмента, диаметра вала или схемы опор. Не следует компенсировать предварительным натягом структурную податливость, которой можно избежать.

Проверьте собранный шпиндель перед утверждением спецификации

Окончательный выбор необходимо проверить при сборке и в рабочих условиях. Посадки подшипников, соосность упорных заплечиков, параллельность дистанционных колец и порядок затяжки могут изменить заданные параметры. Дополнительная затяжка стопорной гайки не является надежным способом регулировки предварительного натяга: зажим фиксирует узел, а предварительный натяг определяется геометрией подшипников и механизмом нагружения.

Проводите проверку поэтапно:

1. Проверьте состояние сборки. Убедитесь в правильной ориентации подшипников, точности размеров дистанционных колец, посадке колец и отсутствии препятствий для перемещения там, где предусмотрена компенсация теплового расширения.
2. Выполните приработку в контролируемых условиях. Следуйте процедуре приработки, предусмотренной для подшипников и системы смазки, контролируя температуру и вибрацию.
3. Постепенно увеличивайте частоту вращения. Оценивайте изменение температуры и ее стабилизацию, а не опирайтесь на единичное измерение.
4. Прикладывайте характерные нагрузки. Проверяйте смещение на конце инструмента, осевое поведение и вибрацию при соответствующих режимах резания.
5. Повторяйте тепловые циклы. Учитывайте холодный запуск, повторный запуск прогретого шпинделя и переходы между высокоскоростной чистовой обработкой и более тяжелым резанием.

Устойчивый рост температуры, усиление вибрации или изменение осевого положения требуют совместной проверки предварительного натяга, смазки, посадок, соосности и охлаждения. Зафиксируйте одобренный комплект подшипников, спецификацию предварительного натяга, монтажные размеры, условия смазки и рабочий цикл. Это позволит превратить успешное испытание в воспроизводимую спецификацию шпинделя.
