Что необходимо согласовать до начала проверки?

Начните с технических требований к закупке и обозначения подшипника. Подтвердите изготовителя, размеры, угол контакта, класс точности, исполнение и требования к комплектам подобранных подшипников, если они есть.

Предельные значения для приёмки должны быть указаны в утверждённом чертеже, договоре поставки или применимом стандарте. Универсальное значение биения не позволяет надёжно оценить пригодность любого радиально-упорного подшипника.

ISO 492 устанавливает допуски размеров и геометрические допуски для радиальных подшипников, входящих в область его применения. Используйте указанную редакцию стандарта и таблицы, применимые к вашему подшипнику.

ISO 1132-2 содержит принципы измерений и контроля калибрами. В процедурах изготовителя могут быть дополнительные указания по нагрузкам при установке, точкам измерения и комплектам подобранных подшипников, которые необходимо соблюдать при проверке.

Не приравнивайте автоматически классы допусков ISO к обозначениям ABEC. Уточните применимый стандарт и конкретные предельные значения, особенно если поставщики используют разные системы классификации.

Обозначение P5 или P4 не определяет угол контакта, предварительный натяг, смазочный материал или допустимую частоту вращения. Эти характеристики необходимо отдельно проверять на соответствие требованиям к применению.

Для подобранных пар проверьте метки подбора, монтажную ориентацию и идентификацию комплекта. Даже по отдельности соответствующие требованиям подшипники могут образовать непригодный узел, если не учесть требования к подбору.

Какие проверки подтверждают точность размеров?

Контроль размеров подтверждает, что подшипник подходит для предназначенных ему вала и корпуса. Проверьте диаметр отверстия, наружный диаметр и ширину колец на соответствие установленным пределам.

Используйте калиброванные нутромеры, подходящие компараторы и микрометры с достаточной точностью. Одного разрешения прибора недостаточно, чтобы подтвердить пригодность измерения для принятия решения о соответствии.

Измеряйте диаметры в осевых плоскостях и угловых положениях, предусмотренных выбранной методикой. Одно измерение может не выявить изменения диаметра, влияющие на посадку и установку.

Запишите отдельные результаты и рассчитайте требуемые характеристики. Отклонение среднего диаметра и изменение диаметра — разные величины, которые необходимо сравнивать с соответствующими предельными значениями.

Проверяйте ширину колец, используя чистые и устойчиво зафиксированные контактные поверхности. Заусенцы, загрязнения, чрезмерное измерительное усилие или неустойчивая база могут привести к тому, что соответствующий требованиям компонент будет ошибочно признан дефектным.

Не смешивайте контроль точности размеров с проверкой биения. Подшипник может соответствовать допускам на диаметр отверстия и наружный диаметр, но при проверке превысить установленный предел точности вращения.

Как подготовить надёжное измерение биения?

Очистите доступные измерительные поверхности разрешённым способом, затем проверьте их на наличие вмятин, коррозии и заусенцев. Не разбирайте закрытые подшипники и не удаляйте смазку без разрешения.

Дайте подшипникам, приспособлениям и измерительным приборам стабилизироваться при температуре, близкой к заданной опорной температуре, обычно 20°C. Различия температур могут исказить результаты измерения размеров и снизить повторяемость.

Выберите приспособление, которое фиксирует подшипник, не деформируя ни одно из колец. Убедитесь, что опорный шпиндель или оправка имеют достаточно малое биение для требуемого измерения.

Соблюдайте установленную нагрузку при установке или измерении, чтобы тела качения сохраняли стабильный контакт. Неконтролируемая нагрузка может изменить результаты, особенно в узлах с радиально-упорными подшипниками.

Установите индикатор на заданную поверхность и ориентируйте его в требуемом направлении. Неправильное выравнивание вызывает косинусную погрешность, а неподходящая точка контакта может привести к измерению другой характеристики.

Перед проверкой серийных подшипников убедитесь в стабильности приспособления и повторяемости измерений. При оценке неопределённости учитывайте погрешность приспособления, характеристики прибора, влияние температуры и навыки оператора.

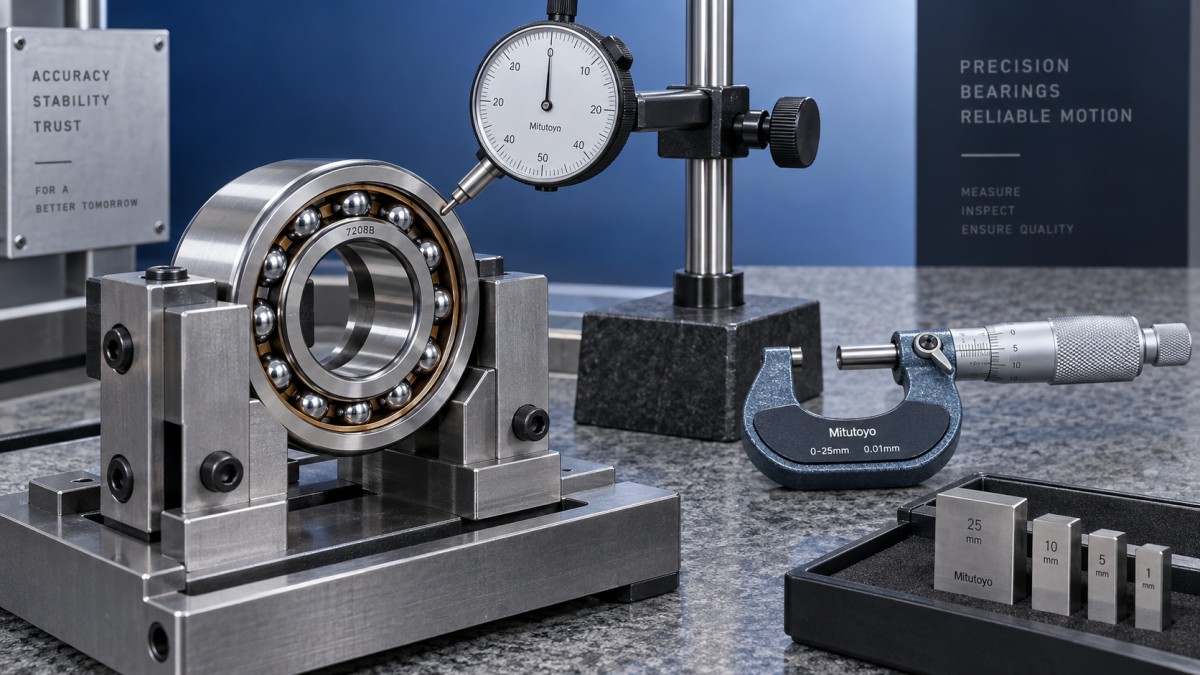

Как измерять радиальное биение?

Сначала определите требуемую характеристику: радиальное биение внутреннего и наружного колец измеряют при разных схемах базирования. Не следует использовать для них одну и ту же произвольную установку.

Настройте опору кольца, вращение, точку контакта измерительного наконечника и нагрузку при установке в соответствии с выбранной методикой. Вращение приспособления должно соответствовать заданным условиям измерения и не вызывать неконтролируемого смещения.

Медленно поверните соответствующий компонент на полный оборот и следите за показаниями индикатора. Не вращайте его быстро: это может нарушить положение подшипника и скрыть повторяющиеся геометрические отклонения.

Если по методике биение определяется как размах показаний индикатора от пика до пика, вычтите минимальное показание из максимального. Запишите результат с указанием соответствующей характеристики.

Если результаты нестабильны или близки к предельному значению, повторите измерение после повторной установки подшипника. Стабильный повторяющийся результат полезнее единичного благоприятного показания.

Если результат значительно меняется при изменении положения приспособления, проверьте оправку, базовые поверхности, крепление индикатора и наличие загрязнений. Не следует сразу считать причиной отклонения качество подшипника.

Как проверять осевое биение?

При проверке осевого биения требуется особая осторожность, поскольку существует несколько характеристик торцевой точности. Укажите, относится ли приёмка к осевому биению кольца в сборе или к другой определённой характеристике точности торца.

Используйте установленную схему базирования и радиус контакта индикатора. Измерение на произвольном радиусе может изменить полученное значение и сделать его несопоставимым с допуском.

Во время вращения поддерживайте заданную осевую нагрузку при установке. Слишком малая нагрузка может привести к нестабильному контакту, а чрезмерная — вызвать деформацию или изменить условия внутреннего контакта.

Запишите максимальные и минимальные показания за требуемый угол поворота. Повторите измерение в тех же условиях, чтобы определить, обусловлено ли наблюдаемое отклонение самим подшипником.

Не используйте показания торца установленного шпинделя вместо приёмочного испытания отдельного подшипника. Результат в сборе также включает погрешности вала, корпуса, заплечика и монтажа.

Для пар радиально-упорных подшипников проверьте измерения комплекта, если они предусмотрены, по процедуре поставщика. Проверка отдельных колец сама по себе не подтверждает правильность предварительного натяга или работоспособность узла.

Когда подшипник следует принять, поместить на удержание или забраковать?

Применяйте документированное правило принятия решения, учитывающее неопределённость измерений. Для критически важного оборудования согласованная защитная полоса может снизить риск приёмки подшипников, не соответствующих допускам.

Результат, находящийся с достаточным запасом в пределах приёмочной границы, позволяет выпустить подшипник при условии соблюдения всех остальных требований. Пограничные результаты требуют контролируемого рассмотрения согласно согласованному правилу принятия решения.

Поместите подшипники на удержание, если класс допуска неясен, документация противоречит маркировке или повторяемость измерений недостаточна. Устраните пробелы в подтверждающих данных до выпуска партии.

Забракуйте подтверждённые несоответствующие единицы или изолируйте их для принятия уполномоченного решения. Повторять измерения до получения проходного результата — значит создавать недостоверные записи и скрывать фактический результат проверки.

Запишите идентификационные данные подшипника, номер партии, предельные значения, результаты измерений, идентификатор прибора, статус калибровки, температуру, сведения о приспособлении и условиях нагрузки, оператора и принятое решение. Сохраните подтверждающие документы поставщика.

Отбор образцов из партии должен соответствовать утверждённому плану качества и рискам применения. Успешная проверка выборки не подтверждает соответствие требованиям каждого непроверенного подшипника.

Проверяйте монтажные принадлежности отдельно, не смешивая их назначение

Для монтажных компонентов необходимы отдельные критерии приёмки. Закрепительная втулка предназначена для соответствующих исполнений подшипников с коническим отверстием; она не подтверждает точность радиально-упорного подшипника.

В качестве примера принадлежности в описаниизакрепительной втулки SKF H315 указаны диаметр отверстия 65 mm и ширина 55 mm. Перед заказом сверьте размеры с утверждённой документацией.

Не применяйте указанные для подшипников классы точности или варианты зазора непосредственно при приёмке втулки. Отдельно проверьте совместимые обозначения подшипников, размер вала, сопутствующие детали и инструкции по монтажу.

В заявленный ассортимент Jinan Lanyu входят радиальные шарикоподшипники, самоустанавливающиеся шарикоподшипники и цилиндрические роликоподшипники. Перед заказом радиально-упорных подшипников уточните их наличие, документацию по проверке и прослеживаемость.

Выпускайте подшипники только при наличии достаточных подтверждений соответствия

Надёжная приёмка радиально-упорных шарикоподшипников объединяет проверку размеров, корректно определённое измерение биения, контролируемую нагрузку и документированное принятие решения. Ни одно отдельное показание индикатора не охватывает все требования.

Для оборудования, критичного с точки зрения безопасности, передавайте проверенные идентификационные данные и записи о контроле в систему управления сборкой. После успешной входной проверки по-прежнему важны правильные посадки, чистота, смазка и предварительный натяг.

Выпускайте подшипники, если требования ясны, результаты измерений повторяемы и соответствуют согласованному правилу принятия решения. Неопределённые случаи следует удерживать до получения достаточных технических подтверждений.
