Почему линейная направляющая HIWIN заедает после установки рельса?

Если до установки каретка линейной направляющей HIWIN перемещалась плавно, а теперь заедает на рельсе, замена каретки может не решить проблему. Такое изменение часто указывает на погрешности монтажной поверхности, несоосность рельсов, неравномерную затяжку болтов или загрязнение, попавшее внутрь при сборке. Попытка силой перемещать каретку может повредить тела качения и дорожки качения, превратив устранимую проблему монтажа в дорогостоящий простой.

Важно выяснить не просто, туго ли движется каретка. Нужно определить, на каком этапе сборки возникло сопротивление. Если рельс перемещается свободно при слегка затянутых болтах, но после окончательной затяжки появляется тугой участок, это указывает на иную причину, чем заедание оси, которое возникает только после установки плиты каретки.

Определите, как именно проявляется «заедание»

Отключите электропитание, снимите накопленную энергию и зафиксируйте нагрузку, которая может неожиданно переместиться. Перед отсоединением привода или ослаблением крепежа вертикальную ось необходимо надежно зафиксировать механически. Не используйте крутящий момент сервопривода, чтобы преодолеть предполагаемое механическое препятствие.

Если конструкция станка позволяет безопасно перемещать узел вручную, отметьте, равномерно ли сопротивление, зависит ли оно от положения или возникает периодически. Отметьте место заедания относительно основания станка. Зафиксируйте, после какого этапа оно появилось: затяжки рельса, установки каретки, подключения привода или смазки.

• Равномерное сопротивление: проверьте сопротивление уплотнений, заданное значение предварительного натяга, состояние смазки и внешнюю нагрузку. От каретки с предварительным натягом не следует ожидать такого же свободного выбега, как от подшипника без натяга.
• Заедание в одном и том же месте рельса: проверьте местную деформацию основания, повреждение дорожки качения, наличие мусора или помех рядом с этим участком.
• Сопротивление только при соединении обоих рельсов: проверьте параллельность, разницу высот рельсов и геометрию плиты каретки.
• Скрежет, зацепление или резкая остановка: прекратите испытания и проверьте узел на загрязнение или внутренние повреждения.

Эти признаки помогают направить диагностику, но сами по себе не доказывают причину. Например, уплотнение, задевающее поврежденную защитную ленту, может имитировать проблему с дорожкой качения.

Отделите сопротивление направляющей от сопротивления привода

Тугой ход всей оси не обязательно означает неисправность линейной направляющей. Если это допускает процедура обслуживания станка, отсоедините направляющую от шарико-винтовой передачи, ремня, муфты, тормоза или привода. Перед отсоединением любых компонентов зафиксируйте подвижный узел.

Если после отключения привода сопротивление исчезает, проверьте соосность винта, кронштейн гайки ШВП, опорные подшипники и положение муфты. Если сопротивление сохраняется, продолжите проверку рельсов и крепления каретки. Такое разделение помогает не заменять исправную направляющую из-за нагрузки, передаваемой на нее другим компонентом.

Опорные подшипники шарико-винтовой передачи следует проверять отдельно. Подшипник INA ZKLF3080-2RS Axial-super Precision Bearing, указанный под моделью ZKLF3080-2RS-XL, относится к отдельному вопросу об опорных подшипниках, а не к замене каретки. Сверьте его точные размеры, схему предварительного натяга и спецификацию производителя с чертежом станка; не предполагайте, что общие варианты класса точности или зазора применимы к этому конкретному узлу.

Проверьте поверхность, к которой прижимается рельс

При затяжке болтов рельс направляющей может повторять неровности монтажной поверхности. Поэтому заусенцы вокруг резьбовых отверстий, краска, застрявшая стружка, выступающие кромки или неровный уступ могут вызывать заедание, даже если до установки рельс казался прямым.

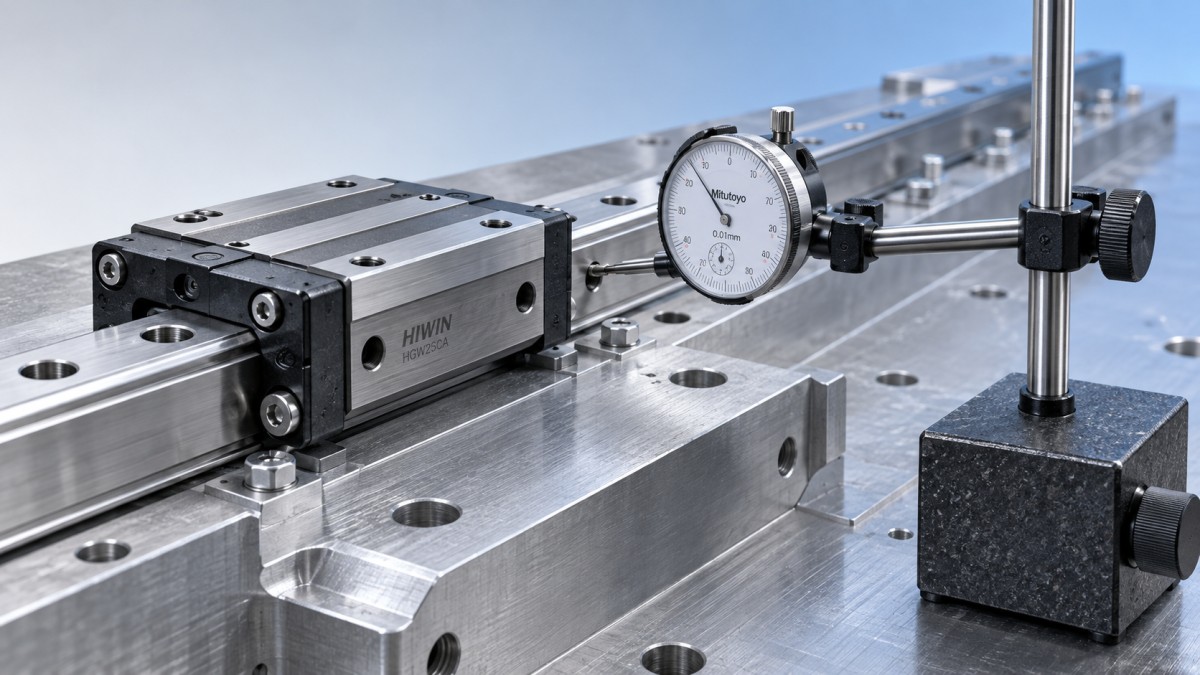

Надежно разгрузив узел, проверьте опорную поверхность методом измерения, указанным для данного станка. Индикатор часового типа может помочь оценить отклонения, но его база должна быть надежной. Индикатор, установленный на том же деформированном узле, может скрыть измеряемую погрешность.

Проверьте также угол уступа. Если галтель основания мешает заходной фаске рельса, рельс может не прилегать полностью к обеим базовым поверхностям. Более сильная затяжка не исправит такую геометрию.

После фиксации исходного состояния контролируемое ослабление крепления может помочь выявить деформацию. Ослабляйте крепеж только при надежно зафиксированной нагрузке и в соответствии с процедурой обслуживания. Если после освобождения конкретного участка рельса локальное сопротивление меняется, проверьте опорную поверхность и схему крепления в этом месте. Это диагностическая проверка, а не разрешение работать с ослабленными болтами.

Используйте соответствующие инструкции HIWIN по монтажу, включая указания по моменту затяжки болтов, последовательности затяжки и монтажным допускам. Универсального значения момента затяжки для рельсов любых размеров, болтов разных классов прочности и оснований из разных материалов не существует. Проверьте также длину болтов: если болт упирается в дно глухого отверстия, при затяжке может достигаться заданный момент, хотя рельс не будет прижат должным образом.

Если отдельные каретки перемещаются свободно, а собранный стол — нет

Такая ситуация указывает на чрезмерное ограничение подвижности узла. Два рельса могут казаться параллельными, но различаться по боковому положению, высоте или скручиванию. Жесткая плита каретки вынуждает блоки компенсировать погрешность, для компенсации которой они не предназначены.

Определите, какой рельс и какая базовая поверхность заданы в качестве опорных. Сначала проверьте этот рельс, затем выровняйте второй рекомендованным производителем способом. Не предполагайте, что оба рельса необходимо независимо прижимать к обработанным уступам: правильная схема зависит от конструкции станка.

Проверьте нижнюю поверхность плиты каретки на наличие заусенцев и отклонений плоскостности. Если при затяжке ее болтов возникает сопротивление, прежде чем обвинять блоки, проверьте геометрию опорных площадок, разницу высот рельсов и последовательность затяжки. Прижим деформированной плиты к плоскости через каретки может создать нежелательную внутреннюю нагрузку.

Не устанавливайте произвольные прокладки и не уменьшайте момент затяжки до тех пор, пока ход не станет приемлемым. Прокладка может быть уместна в рамках разработанной процедуры исправления, но импровизированная регулировка может устранить заедание ценой ухудшения опоры или потери точности позиционирования.

Проверьте наличие загрязнений, не создавая новую неисправность

При сборке мусор может попасть под уплотнения или остаться на рельсе. Осмотрите доступные дорожки качения, скребки, смазочные штуцеры и заглушки отверстий рельса. Проверьте, нет ли царапин, смещенных уплотнений или стружки рядом с местом возникновения сопротивления.

Очистите открытые поверхности подходящим безворсовым материалом и разрешенным чистящим средством. Не направляйте сжатый воздух внутрь каретки и не промывайте ее внутренние части растворителем без необходимости. В обоих случаях загрязнение может проникнуть глубже или нарушиться смазка.

Смазывайте узел согласно инструкциям для конкретной серии. Избыток смазки не исправит несоосность. Если каретку необходимо снять, используйте указанную передаточную рейку или удерживающее приспособление: при снятии без опоры тела качения могут выпасть в конструкциях, где предусмотрена их фиксация.

Определите, оправдана ли регулировка или замена

Замена оправдана, если при осмотре обнаружены повреждения дорожек качения или тел качения, неисправность компонентов рециркуляции либо сохраняющееся аномальное сопротивление после проверки монтажа и смазки. Перед заказом проверьте совместимость рельса и блока, класс точности и обозначение предварительного натяга: взаимозаменяемость зависит от серии изделия.
