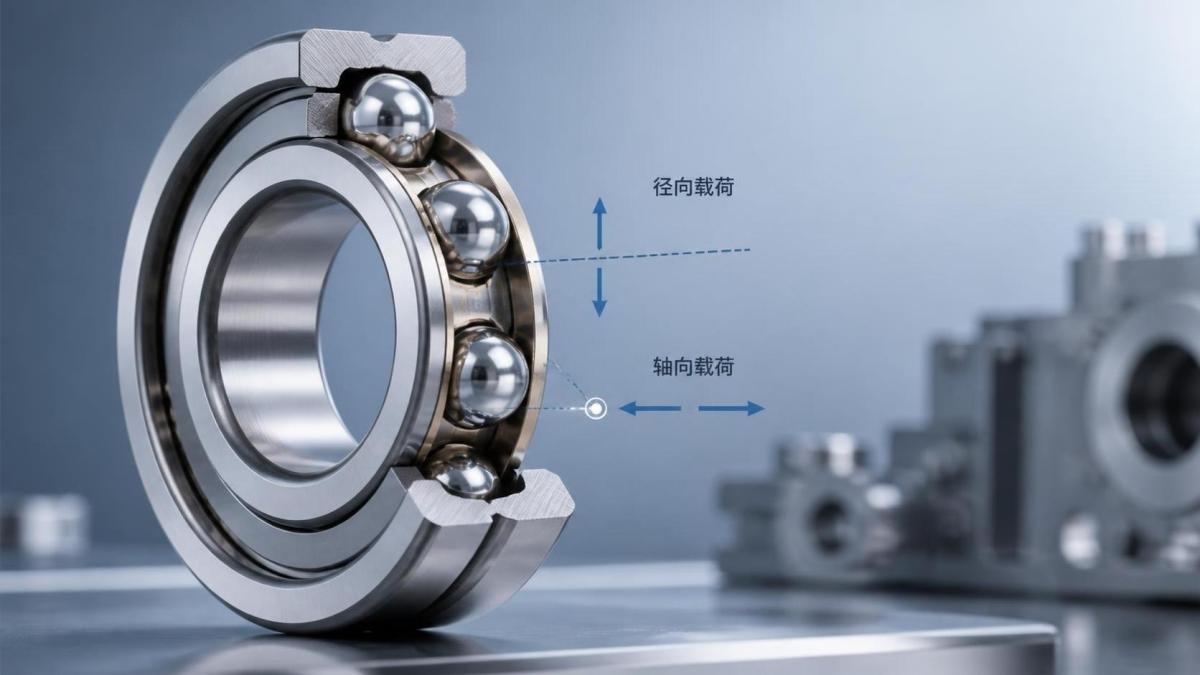

Радиальные шарикоподшипники с глубокими канавками воспринимают нагрузку благодаря комплекту закалённых стальных шариков, которые катятся между внутренним и наружным кольцами. Каждое кольцо имеет глубокую дорожку качения, и именно геометрия этой дорожки позволяет подшипнику эффективно воспринимать радиальную нагрузку, а также определённую осевую нагрузку в обоих направлениях. При вращении вала внутреннее кольцо вращается вместе с ним, шарики катятся, а не скользят, а сепаратор поддерживает равномерное расстояние между шариками, обеспечивая контроль трения, нагрева и контакта металла с металлом.

Основной принцип кажется простым, однако фактические рабочие характеристики зависят от угла контакта, внутреннего зазора, состояния смазки, скорости, а также характера посадки подшипника в корпусе или на валу. Радиальный шарикоподшипник с глубокими канавками рассчитан на контакт шарика с дорожкой качения на небольшой площади, а не на обширной поверхности скольжения. Это снижает сопротивление качению и обеспечивает высокую частоту вращения. В то же время благодаря относительно глубоким канавкам, точно соответствующим кривизне шариков, шарики сохраняют направленное движение при комбинированной нагрузке и меньше склонны к смещению или проскальзыванию.

Что происходит внутри подшипника во время вращения

При начале вращения внутреннее кольцо передаёт движение шарикам через точки контакта с дорожкой качения. Шарики катятся по дорожкам качения, а наружное кольцо либо остаётся неподвижным, либо вращается медленнее — в зависимости от компоновки машины. Сепаратор не воспринимает основную рабочую нагрузку; его задача заключается в разделении шариков, предотвращении их столкновений и поддержании стабильного расстояния между ними. Если сепаратор деформируется, изнашивается или теряет смазку, подшипник может ещё некоторое время вращаться, однако шум, температура и вибрация обычно быстро возрастают.

При чисто радиальной нагрузке зона нагрузки формируется только на части окружности, а не по всей окружности подшипника. В каждый момент основную нагрузку воспринимают лишь некоторые шарики. По мере вращения подшипника нагрузка переходит от одного шарика к другому. При осевой нагрузке положение контакта внутри канавки смещается, поэтому радиальные шарикоподшипники с глубокими канавками способны воспринимать умеренную осевую нагрузку в дополнение к радиальной. Они не заменяют радиально-упорные или упорные подшипники, когда осевая нагрузка является преобладающей, однако хорошо работают во многих двигателях, насосах, вентиляторах, редукторах и машинах общего назначения, где нагрузки комбинированы, а пространство ограничено.

Образование тепла подчиняется той же внутренней логике. Если толщина смазочной плёнки достаточна, поверхности качения разделены очень тонким слоем масла. При недостаточной смазке, наличии загрязнений или слишком плотной посадке локальное трение увеличивается, а на дорожках качения могут появиться задиры, изменение цвета или преждевременное усталостное разрушение. Многие эксплуатационные отказы, описываемые как «низкое качество подшипника», на самом деле вызваны проблемами монтажа или условиями эксплуатации.

Почему важна глубокая канавка

Профиль канавки имеет ключевое значение для рабочих характеристик. Мелкая канавка не сможет надёжно направлять шарики при высокой скорости или осевом смещении. Глубокая канавка удерживает тела качения на более контролируемой траектории и улучшает распределение нагрузки. Именно поэтому точность размеров и качество обработки поверхности имеют столь большое значение при производстве. Шлифование дорожек качения, твёрдость колец, класс шариков и их круглость влияют на уровень шума, изменение момента вращения и срок службы гораздо сильнее, чем внешний вид подшипника.

В обычной производственной практике кольца и шарики часто изготавливают из подшипниковой стали, например высокоуглеродистой хромистой стали. После термической обработки материал должен обладать достаточной твёрдостью для сопротивления усталости при контакте качения и одновременно сохранять стабильность размеров. При неравномерной твёрдости в зоне нагрузки могут преждевременно образоваться вмятины или выкрашивание. Если поверхность дорожки качения шероховатая, формирование смазочной плёнки становится менее стабильным, и подшипник может перегреваться даже при правильно выбранном номинальном зазоре.

Зазор, посадка и предварительный натяг часто понимают неправильно

Внутренний зазор — это небольшая величина свободного перемещения между кольцами до монтажа и начала работы. После напрессовки подшипника на вал или его установки в корпус этот зазор изменяется. Тепловое расширение изменяет его ещё раз. Распространённая ошибка заключается в выборе зазора по каталогу без учёта посадки с натягом, температуры вала или материала корпуса. В работающем при высокой температуре электродвигателе подшипник с нормальным зазором после монтажа может стать слишком тугим, что увеличивает момент сопротивления и сокращает срок службы. В другой конструкции с более свободными посадками и более низкой температурой увеличенный зазор может вызвать вибрацию, шум и низкую точность вращения.

Именно поэтому существуют классы зазора C2, C0, C3, C4 и C5. Классы точности также имеют значение, когда предъявляются строгие требования к биению, скорости или уровню шума. Например, в смонтированном подшипниковом узле, используемом на валу диаметром около 80 mm, такое изделие, какSKF UCT216 Radial Insert Ball Bearing Housing Unit, может поставляться с несколькими классами точности от P0 до P4 и различными вариантами зазора в зависимости от условий выравнивания, характера нагрузки и теплового режима. Важна не сама модель, а то, что выбор подшипника связан с реальными условиями сборки, а не только с номинальными размерами.

Смазка выполняет не только функцию снижения трения

Пластичная или жидкая смазка образует разделительную плёнку, защищает от коррозии, отводит часть тепла и помогает предотвратить попадание загрязнений. Для многих радиальных шарикоподшипников с глубокими канавками в закрытом или экранированном исполнении количество пластичной смазки выбирают с учётом практических интервалов технического обслуживания. Недостаточное количество смазки может оставить зоны контакта без защиты. Избыток смазки также является проблемой, особенно при высокой скорости, поскольку перемешивание повышает температуру. Оптимальное количество зависит от скоростного фактора, размера подшипника, конструкции уплотнения и объёма корпуса.

Масляная смазка становится актуальной при высокой скорости, необходимости отвода тепла или использовании подшипником общей системы смазки с зубчатыми передачами. Вязкость нельзя выбирать произвольно. Если масло слишком жидкое при рабочей температуре, прочность смазочной плёнки может оказаться недостаточной. Если оно слишком вязкое, потери на сопротивление возрастают, а запуск становится более трудным. Не менее важен контроль загрязнений. Мелкие частицы могут оставлять вмятины на дорожках качения и создавать повторяющуюся вибрацию задолго до появления видимых повреждений.

Монтаж напрямую влияет на последующую работу подшипника

Радиальный шарикоподшипник с глубокими канавками чувствителен к направлению монтажного усилия. Если при установке тугой посадки на вал прикладывать усилие к наружному кольцу, оно передаётся через шарики и может оставить следы на дорожках качения ещё до запуска машины. Правильный способ монтажа предусматривает приложение усилия только к устанавливаемому кольцу. Нагрев подшипника для монтажа может быть допустим в контролируемых пределах, однако следует избегать неравномерного нагрева и открытого пламени, поскольку они могут изменить свойства материала или привести к деформации размеров.

Точность отверстия корпуса, перпендикулярность заплечика вала и чистота при сборке имеют такое же значение, как и спецификация подшипника. Если посадочное место вала выходит за пределы допуска, может возникнуть проскальзывание кольца. Если заплечик корпуса не перпендикулярен, подшипник может установиться с наклоном, создавая краевые напряжения и аномальный шум. Допуск на несоосность у радиальных шарикоподшипников с глубокими канавками ограничен, поэтому от них не следует ожидать компенсации монтажных ошибок, которые должны устраняться на этапе проектирования машины.

Типичные рабочие проблемы и их обычные причины

• Плавный гудящий звук, который постепенно становится более грубым, часто указывает на ухудшение состояния смазки, загрязнение или начало усталостного разрушения дорожки качения в зоне нагрузки.
• Резкое повышение температуры вскоре после запуска обычно свидетельствует о чрезмерном предварительном натяге, неправильной посадке, избытке смазки или недооценённом сопротивлении уплотнения.
• Регулярные вибрационные пики могут быть вызваны бринеллированием, вмятинами от загрязнений или геометрическими ошибками соседних компонентов, а не только самим подшипником.
• Пятна ржавого цвета могут указывать на проникновение влаги или ненадлежащие условия хранения до монтажа и не обязательно означают отказ, возникший во время эксплуатации.

Транспортировка и хранение также влияют на последующие рабочие характеристики. Подшипники, оставленные без герметичной упаковки во влажной среде, обработанные без соблюдения элементарных требований к чистоте или контактировавшие с несовместимыми консервантами, могут приобрести проблемы, которые останутся незаметными до первого запуска. Даже качественно изготовленный подшипник может работать плохо, если упаковку открыли слишком рано в пыльном цехе или если смонтированный узел слишком долго ожидал ввода в эксплуатацию.

С практической точки зрения радиальные шарикоподшипники с глубокими канавками хорошо работают потому, что их конструкция преобразует трение скольжения в контролируемый контакт качения в компактной геометрии. Когда материал, зазор, смазка, монтажная посадка и рабочая нагрузка согласованы, они работают тихо и эффективно. Если хотя бы одно из этих условий нарушено, подшипник всё ещё вращается, но уже не работает так, как было предусмотрено его конструкцией.
